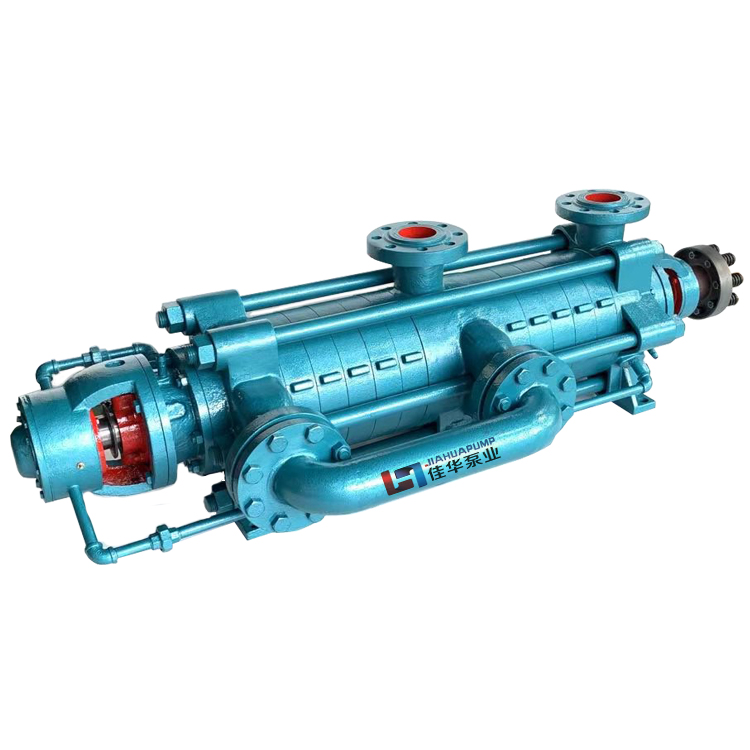

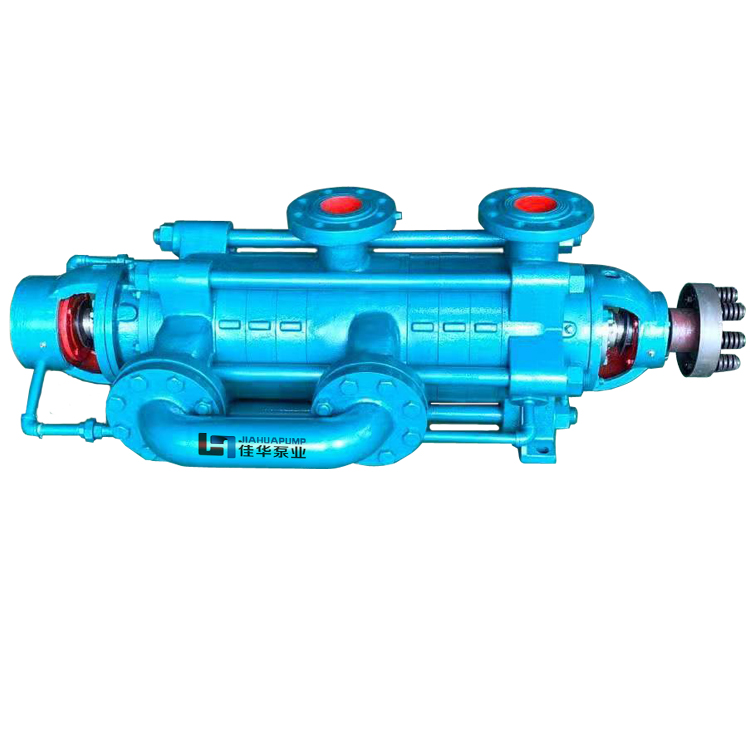

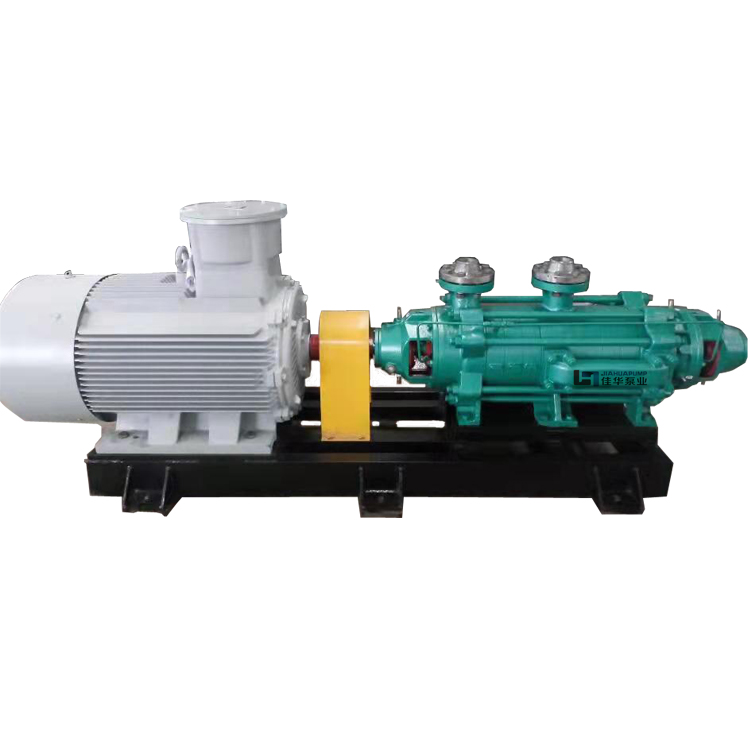

ZDG型高效节能自平衡多级锅炉给水泵将传统的结构形式进行了改革创新，取消了多级离心泵的轴向力平衡机构，取消了平衡盘装置，是D、DG型多级离心泵的更新换代产品。
DGP型自平衡多级锅炉给水泵是为满足用户需求而设计的一种高效、节能及使用寿命长的先进型多级离心泵产品，采用国外高效、节能水利模型，改变了传统多级泵带平衡装置的设计，并加速了高压多级泵的技术发展。依据API610标准研发制造，具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
工作范围
流量范围：Q=3.75-1100m3/h
扬程范围： H=50-1800m
输送温度：-20-150℃ (高于80 ℃ 时请申明)
吸入压力：小于0.6MPa
密封形式：填料密封、机械密封
材质：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等
结构特点
DGP型高效节能自平衡多级泵将传统的结构形式进行了改革创新，取消了多级离心泵的轴向力平衡机构，取消了平衡盘装置，是D、DG型多级离心泵的更新换代产品。
DGP型自平衡锅炉给水泵由于无平衡装置，即无平衡盘的圆盘摩擦损失又无平衡水的回流损失，所以泵效率比同类别多级泵提高5~14％，在平衡盘无磨擦的情况下降低了泵的轴功率，从而达到了一个节能的效果，所以泵运行时的耗电量同比同类别多级泵节能3%左右。同时彻底解决因平衡装置失效而导致平衡盘和平衡环的磨损或转子咬死等各种故障，它的设计延长了泵的使用寿命。无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
输送范围
可用于输送颗粒含量≤1.5%，颗粒≤1.3mm，温度≤105℃的清水或物理化学性质类似于清水的其它液体。也可通过改变泵的材质(和结构)、密封形式和增加冷却系统用于输送温度≤225℃热水、油类、腐蚀性或含磨料的介质等。材质有HT200、QT600、ZG、304、304L、316L、317L、904L、CD4等各种材质可供用户选。
型号说明
例：DG280J-43X8P
ZDG—高效节能自平衡多级锅炉给水泵
280—设计点流量（m3/h）
J—机械密封（不标注为填料密封）
43—设计点泵的单级扬程（m）
8—泵的级数为8级
温馨提醒：为了节约您查看时长，该页面只放置部分参数表，如有需要您可以直接联系客服咨询、选型及报价！
DG46-50*(2-12)P
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH) r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 30
46
55 | 8.33
12.78
15.28 | 111 100 92 | 2950 | 54
63
64 | 16.78 19.88 21.52 | 30 | YB2-200L1-2 | 2.5
2.8
3.2 | Φ210 | 263 |
3 | 166.5 150 138 | 25.19 29.83 32.28 | 37 | YB2-200L2-2 | 282 | ||||||
4 | 222 200 184 | 33.59 39.77 43.04 | 45 | YB2-225M－2 | 300 | ||||||
5 | 277.5 250 230 | 41.98 49.71 53.80 | 55 | YB2-250M－2 | 319 | ||||||
6 | 333 300 276 | 50.38 59.65 64.56 | 75 | YB2-280S－2 | 338 | ||||||
7 | 388.5 350 322 | 58.78 69.60 75.32 | 90 | YB2-280M－2 | 357 | ||||||
8 | 444 400 368 | 67.20 79.52 86.08 | 90 | YB2-280M－2 | 376 | ||||||
9 | 499.5 450 414 | 75.56 89.48 96.84 | 110 | YB2-315S－2 | 394 | ||||||
10 | 555 500 460 | 83.97 99.42 107.60 | 132 | YB2-315M－2 | 413 | ||||||
11 | 610.5 550 506 | 92.37 109.36 118.36 | 132 | YB2-315M－2 | 432 | ||||||
12 | 666 600 552 | 100.8 119.28 129.12 | 132 | YB2-315M－2 | 451 | ||||||
DG85-45*(2-9)P
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 （NPSH）r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 55
85
100 | 15.3
23.6
27.8 | 102 90 78 | 2950 | 63
72
70 | 24.25 28.92 30.35 | 37 | YB2-200L2-2 | 3.2
4.2
5.2 | Φ200 | 211 |
3 | 153 135 117 | 36.38 43.37 45.52 | 55 | YB2-250M-2 | 232 | ||||||
4 | 204 180 156 | 48.5 57.82 60.7 | 75 | YB2-280S-2 | 253 | ||||||
5 | 255 225 195 | 60.63 72.28 75.86 | 90 | YB2-280M-2 | 275 | ||||||
6 | 306 270 234 | 72.75 86.73 91.04 | 110 | YB2-315S-2 | 296 | ||||||
7 | 357 315 273 | 84.88 101.2 106.2 | 132 | YB2-315M-2 | 317 | ||||||
8 | 408 360 312 | 97.0 115.6 121.4 | 132 | YB2-315M-2 | 339 | ||||||
9 | 459 405 351 | 109.1 130.1 136.6 | 160 | YB2-315L1-2 | 360 | ||||||
DG85-67*(3-9)P
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH) r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
3 | 55
85
100 | 15.3
23.6
27.8 | 222 201 183 | 2950 | 58
68
68 | 57.3 68.4 73.3 | 90 | YB2-280M-2 | 3.3
4.0
4.4 | Φ235 | 846 |
4 | 296 268 244 | 76.4 91.2 97.7 | 110 | YB2-315S-2 | 964 | ||||||
5 | 370 335 305 | 95.6 114 122.2 | 132 | YB2-315M1-2 | 1126 | ||||||
6 | 444 402 366 | 114.7 136.9 146.6 | 160 | YB2-315M-2 | 1434 | ||||||
7 | 518 469 427 | 133.8 159.6 171 | 185 | YB2-335M1-2 | 1556 | ||||||
8 | 592 536 488 | 152.9 182.4 195.4 | 220 | YB2-355M1-2 | 1624 | ||||||
9 | 666 603 549 | 172 205.2 219.9 | 250 | YB2-355M2-2 | 1840 | ||||||
注：订货时，请提供准确介质温度，以便更准确选用泵材质配置；
该系列泵均可根据现场工况定制。
