该产品具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便特点
产品概述

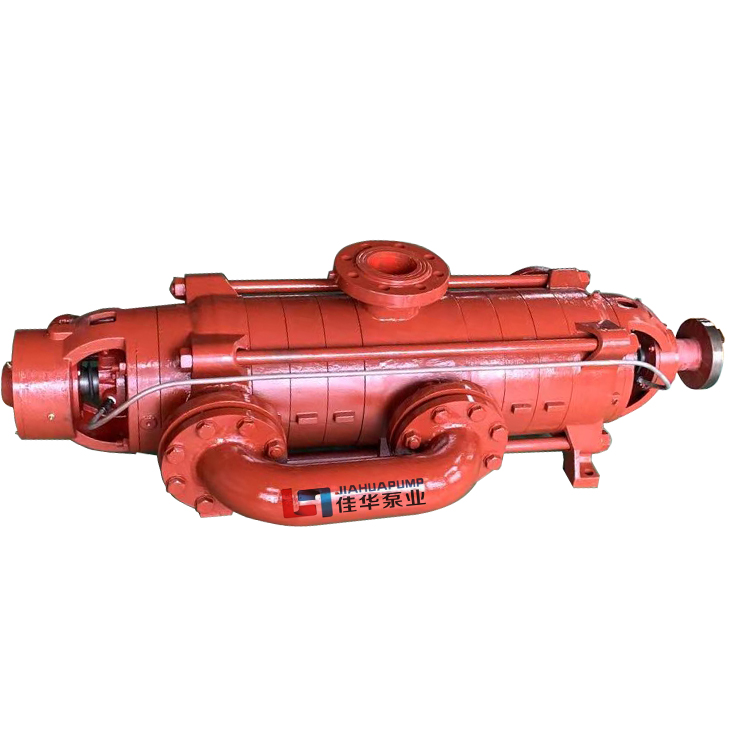

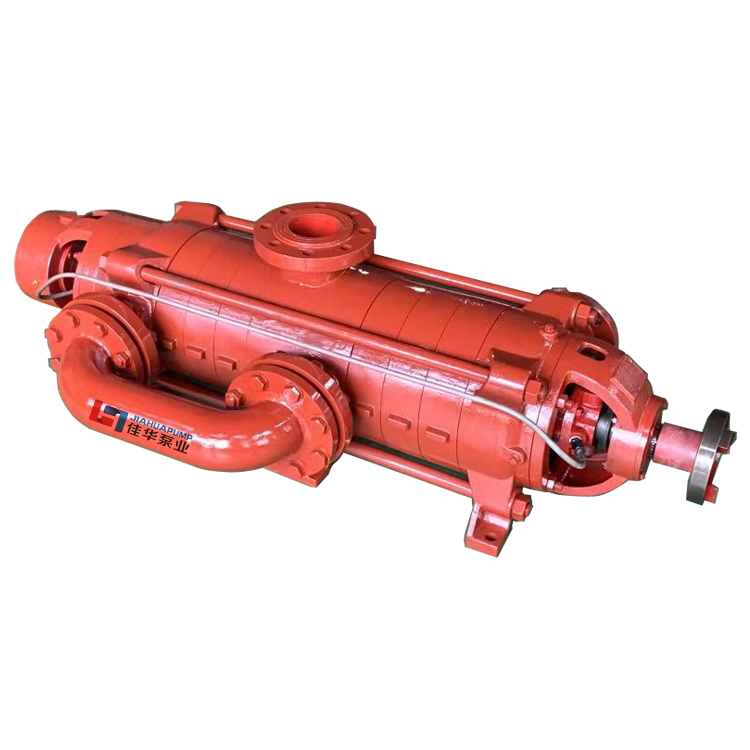

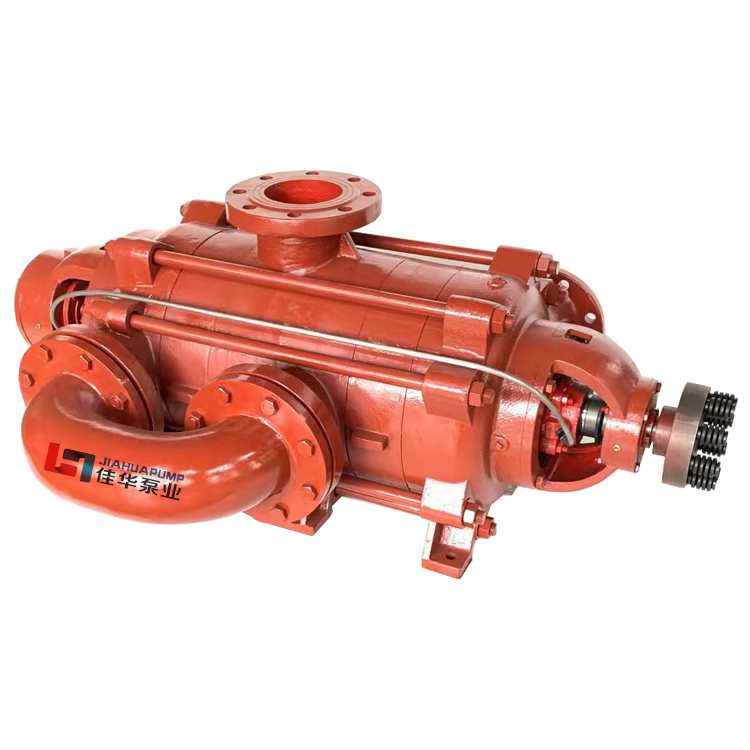

DY(P)型自平衡多级离心油泵是为满足用户需求而设计的一种高效、节能及使用时间长的先进型多级离心泵产品，采用国外高效、节能水利模型，改变了传统多级泵带平衡装置的设计，并加速了高压多级泵的技术发展。依据API610标准研发制造，具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
工作范围
流量范围：Q=3.75-1100m3/h
扬程范围： H=50-1800m
输送温度：-20-150℃ (高于80 ℃ 时请申明)
吸入压力：小于0.6MPa
密封形式：机械密封
材质：HT200、HT250、QT600、ZG、304、316、316L、317L、904L、CD4-MCu等。
产品特点
DY(P)型自平衡多级油泵将传统的结构形式进行了改革创新，取消了多级离心泵的轴向力平衡机构，取消了平衡盘装置，是D、DY型多级离心泵的更新换代产品。由于无平衡装置，即无平衡盘的圆盘摩擦损失又无平衡水的回流损失，所以泵效率比同类别多级泵提高5~14％，在平衡盘无磨擦的情况下降低了泵的轴功率，从而达到了一个节能的效果，所以泵运行时的耗电量同比同类别多级泵节能3%左右。同时彻底解决因平衡装置失效而导致平衡盘和平衡环的磨损或转子咬死等各种故障，它的设计延长了泵的使用寿命，无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
适用范围
可用于输送颗粒含量≤1.5%，颗粒≤1.3mm，温度≤105℃的清水或物理化学性质类似于清水的其它液体。也可通过改变泵的材质(和结构)、密封形式和增加冷却系统用于输送温度≤225℃热水、油类、腐蚀性或含磨料的介质等，材质有HT200、QT600、ZG、304、304L、316L、317L、904L、CD4等各种材质可供用户选。
温馨提醒：为了节约您查看时长，该页面只放置部分参数表，如有需要您可以直接联系客服咨询、选型及报价！
DY25-30*(2-10)P
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH) r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 15
25
30 | 4.17
6.94
8.33 | 68 60 55 | 2950 | 50
62
63 | 5.56 6.58 7.14 | 11 | YB2-160M1-2 | 2.2
2.2
2.4 | Φ160 | 110 |
3 | 102 90 82.5 | 8.33 9.88 10.7 | 15 | YB2-160M2-2 | 130 | ||||||
4 | 136 120 110 | 11.11 13.1 14.26 | 18.5 | YB2-160L-2 | 150 | ||||||
5 | 170 150 137.5 | 13.89 16.47 17.83 | 22 | YB2-180M-2 | 170 | ||||||
6 | 204 180 165 | 16.67 19.77 21.4 | 30 | YB2-200L1-2 | 190 | ||||||
7 | 238 210 192.5 | 19.44 23.1 24.96 | 30 | YB2-200L1-2 | 210 | ||||||
8 | 272 240 220 | 22.22 26.4 28.53 | 37 | YB2-200L2-2 | 230 | ||||||
9 | 306 270 247.5 | 25.0 29.65 32.1 | 37 | YB2-200L2-2 | 250 | ||||||
10 | 340 300 275 | 27.8 32.9 35.7 | 45 | YB2-225M-2 | 270 | ||||||
DY450-90*(2-10)P
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 （NPSH）r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 450 | 125 | 180 | 1480 | 75 | 294.3 | 355 | Y4001-4 | 4.2 | ||
3 | 270 | 441.45 | 500 | Y4004-4 | |||||||
4 | 360 | 588.6 | 710 | Y4502-4 | |||||||
5 | 450 | 735.75 | 900 | Y4504-4 | |||||||
6 | 540 | 882.9 | 1000 | Y5001-4 | |||||||
7 | 630 | 1030.05 | 1250 | Y5003-4 | |||||||
8 | 720 | 1177.20 | 1400 | Y5004-4 | |||||||
9 | 810 | 1324.35 | 1600 | Y5601-4 | |||||||
10 | 900 | 1471.5 | 1800 | ||||||||
DY500-57*(2-11)P
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH) r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 450
500
550 | 125
139
152.7 | 120 114 108 | 1480 | 80
81
79 | 184 192 205 | 250 | Y3554-4 6KV | 4.4
5.0
5.8 | 430 | |
3 | 180 171 162 | 276 287.5 307.5 | 355 | Y4001-4 6KV | |||||||
4 | 240 228 216 | 368 383.5 410 | 500 | Y4004-4 6KV | |||||||
5 | 300 285 270 | 460 479.5 512 | 630 | Y4501-4 6KV | |||||||
6 | 360 342 324 | 551.5 575 614.5 | 710 | Y4502-4 6KV | |||||||
7 | 420 399 378 | 643.5 671 716.7 | 800 | Y4503-4 6KV | |||||||
8 | 480 456 432 | 735.5 767 819 | 1000 | Y5001-4 6KV | |||||||
9 | 540 513 486 | 827.5 862.5 921.5 | 1120 | Y5002-4 6KV | |||||||
10 | 600 570 540 | 919.5 958.5 1024 | 1250 | Y5003-4 6KV | |||||||
11 | 660 627 594 | 1011.5 1054 1126.5 | 1250 | Y5003-4 6KV | |||||||
注：订货时，请提供输送油品标号，以便更准确选型报价；
该系列泵均可根据现场工况定制。
