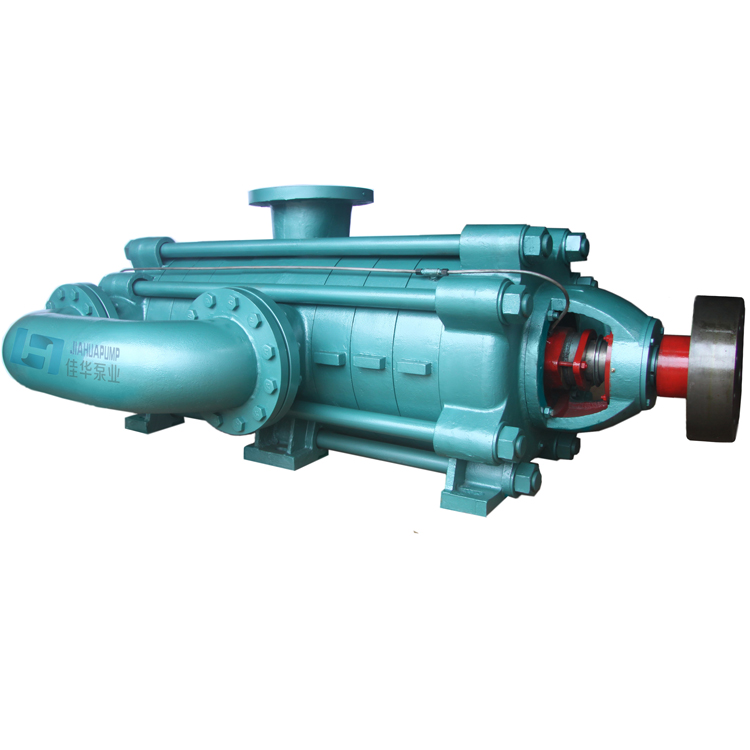

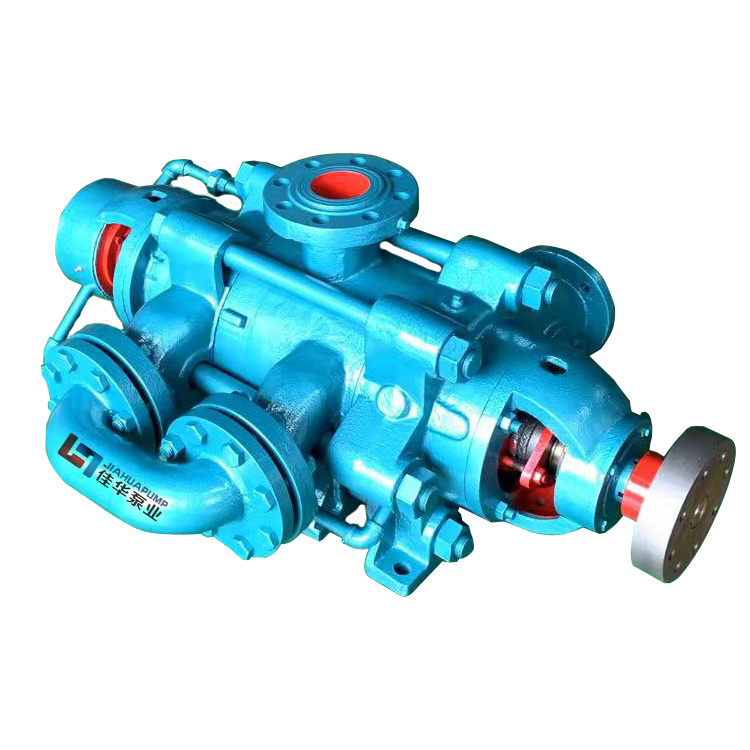

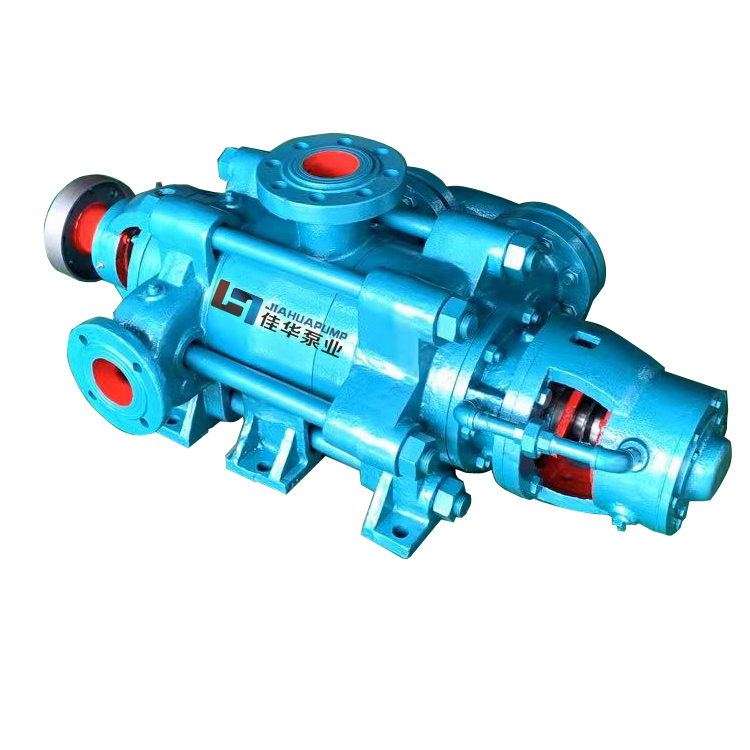

DF(P)型高效节能自平衡耐腐蚀多级泵由于无平衡装置，即无平衡盘的圆盘摩擦损失又无平衡水的回流损失，所以泵效率比同类别多级泵提高5％左右。
该系列泵是我公司节能新产品，是DF型多级离心泵最好的替代品，在设计上避开了DF型的平衡盘、平衡环装置。平衡盘、平衡环容易磨损，不及时更换会损坏整个泵、甚至烧掉电机。新的设计使泵维护简单多了，易损件也少了，成本大大降低了。而且还设计了独有的节流、减压装置，泵的高效区宽、 汽蚀性能好，运行平稳，比普通多级泵的效率平均高出2~3%。
产品用途
采用不锈钢材质，用于输送不含固体颗粒，温度为-20℃～105℃的腐蚀性液体。用户可根据输送的介质的名称、浓度、比重，使用温度及泵的进口压力合理选用泵的材质，密封形式，泵的结构，确定电机功率等。适用于矿山、工厂输送含有腐蚀性的液体。
型号意义
如DF450-60×9（P）
P — 表示自平衡泵
DF — 表示矿用耐腐卧式多级离心泵
450— 表示设计点流量为450m3/h
60 — 表示设计点单级扬程为60m
9 — 表示泵级数为9级
性能范围
D(P)、DF(P)、MD(P)、DY(P)型泵具有相同的性能参数和安装尺寸
泵吸入、排出口径40~305mm
流量Q=3.75~1360m3/h
扬程H=92~1433m
电机功率N=7.5~4000KW
结构特点
DF(P)型耐腐蚀自平衡多级泵系卧式自平衡型结构离心泵，按吸入形式分为单吸多级结构和双吸多级结构。其吸入口在进水段上为水方 向， 吐出口在出水段上为垂直方向，用拉紧螺栓将泵的进水段、中段、出水段、次级进水段联成一体，扬程高低可增加泵的级数（可根据用户的需求吸入口为垂直方向）。
水泵的主要零件：进水段、中段、出水段、次级进水段、正导叶、反导叶、正叶轮、反叶轮、轴、节流减压装置、挡套、轴承体、过渡管等。
转子由装在轴上的正叶轮、节流减压装置、反叶轮、轴套、轴承挡套等零件组成，轴承采用的是“固-游式”干油润滑结构，驱动端采用圆柱滚子轴承，末端采用角接触球轴承。
泵的工作室由进水段、中段、出水段、次级进水段、正导叶、反导叶、过渡管等组成。
泵的进水段、中段、出水段之间的密封面均采用密封胶或“O”形密封圈，转子部分和固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应及时予以更换。
轴的密封形式有机械密封和填料密封两种，泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封腔内，腔内要通入一定压力的水，起水封、水冷、或水润滑的作用，在轴封处装有可更换的轴套，以保护泵轴。
温馨提醒：为了节约您查看时长，该页面只放置部分参数表，如有需要您可以直接联系客服咨询、选型及报价！
DF12-50*(2-12)P
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH) r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
3 | 7.5
12.5
15 | 2.08
3.47
4.17 | 162 150 139.5 | 2950 | 37.8
45
45.9 | 8.8 11.3 12.4 |
18.5 |
YB2-160L-2 | 2.0
2.0
2.5 | Φ198 | 268 |
4 | 216 200 186 | 11.7 15.1 16.6 |
22 |
YB2-180M-2 | 289 | ||||||
5 | 270 250 232.5 | 14.6 18.9 20.7 |
30 |
YB2-200L1-2 | 310 | ||||||
6 | 324 300 279 | 17.5 22.7 24.8 |
30 |
YB2-200L1-2 | 331 | ||||||
7 | 378 350 325.5 | 20.4 26.5 29.0 |
37 |
YB2-200L2-2 | 352 | ||||||
8 | 432 400 372 | 23.3 30.3 33.1 |
45 |
YB2-225M-2 | 373 | ||||||
9 | 486 450 418.5 | 26.3 34.0 37.3 |
45 |
YB2-225M-2 | 394 | ||||||
10 | 540 500 465 | 29.2 37.8 41.4 |
55 |
YB2-250M-2 | 415 | ||||||
11 | 594 550 511.5 | 32.1 41.6 45.5 |
55 |
YB2-250M-2 | 436 | ||||||
12 | 648 600 558 | 35.0 45.4 50.0 |
75 |
YB2-280S-2 | 457 | ||||||
DF85-80*(3-12)
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH) r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
3 | 51
85
102 | 14.17
23.6
28.3 | 271 240 223.2 | 2950 | 59
70
71 | 63.83 79.41 83.38 | 110 | Y315s-2 | 3.5
4.5
4.3 | 255 | |
4 | 352 320 304 | 82.86 105.82 118.93 | 132 | Y315m-2 | |||||||
5 | 440 400 380 | 103.57 132.27 148.66 | 185 | Y315l-2 | |||||||
6 | 528 480 456 | 124.29 158.73 178.40 | 200 | Y315l2-2 | |||||||
7 | 616 560 532 | 145.00 185.18 208.13 | 250 | Y315m2-2 | |||||||
8 | 704 640 608 | 165.72 211.64 237.87 | 280 | Y355l1-2 | |||||||
9 | 792 720 684 | 186.44 238.09 267.60 | 355 | Y3555-2 6kv | |||||||
10 | 880 800 760 | 207.15 264.55 297.33 | 355 | Y3555-2 6kv | |||||||
11 | 949.8 880 834.8 | 223.73 291.19 326.8 | 400 | Y3556-2 6kv | |||||||
12 | 1034.8 960 905 | 243.75 317.66 354.29 | 400 | Y3556-2 6kv | |||||||
DF200-50*(2-12)P
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 （NPSH）r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 200 | 55.6 | 100 | 1480 | 77 | 70.8 | 90 | Y280S-4 | 5.7 | ||
3 | 150 | 106.7 | 132 | Y315S-4 | |||||||
4 | 200 | 141.6 | 160 | Y315L1-4 | |||||||
5 | 250 | 177.0 | 200 | Y315L2-4 | |||||||
6 | 300 | 212.4 | 250 | Y355M1-4 | |||||||
7 | 350 | 247.8 | 280 | Y355L1-4 | |||||||
8 | 400 | 283.2 | 315 | Y355L2-4 | |||||||
9 | 450 | 318.6 | 355 | Y4001-4 | |||||||
10 | 500 | 354.0 | 400 | Y4002-4 | |||||||
11 | 550 | 389.4 | 450 | Y4003-4 | |||||||
12 | 600 | 424.8 | 500 | Y4004-4 | |||||||
注：订货时，请提供输送介质详细情况，以便更准确选用泵材质配置；
该系列泵均可根据现场工况定制。
