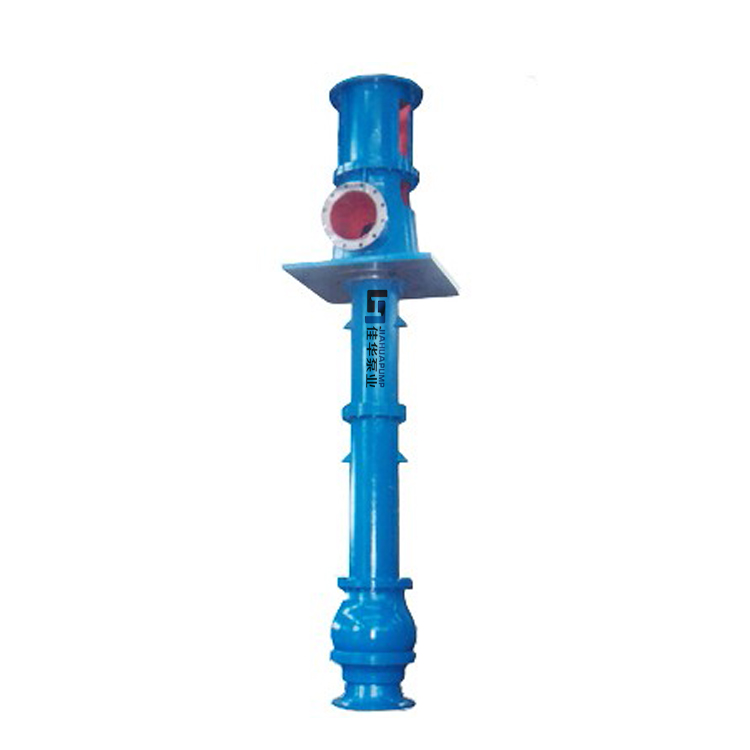

LC型立式（液下）长轴泵

产品简介

产品概述

LC型立式长轴泵可以用来输送55℃以下的清水、雨水、氧化铁皮水、污水、具有腐蚀性的工业废水、海水等液体；经过特殊设计后可输送90℃的液体。广泛用于自来水公司、污水处理厂、电厂、钢铁厂、矿山等工矿企业，以及市政给排水、农田灌溉、防洪排涝等工程。

型号意义　　

200LC-23A×2-LH
200—水泵出口直径为200mm；
LC—立式长轴泵；
23—叶轮未切割时水泵单级设计点扬程为23m（水泵总扬程=单级扬程×叶轮级数）；
A—叶轮外径切割代号；
×2—叶轮级数为2级（级数为1时省略）；
L—液下深度(L≤40m，单位为m)；
H—水泵带护管（不带护管时省略）。
注：100口径和150口径的型号格式为100LC50-20A×2-L、150LC140-15A×2-L，其中50和140表示水泵设计点流量。200口径~1000口径的立式长轴泵型号格式中不包含流量参数。

性能范围(设计点)

流量：50~8400m3/h；　

扬程：15~150m。

结构特点和工作原理

LC型立式长轴泵的吸入口垂直向下，出口水平，免抽真空启动，单基础安装，水泵和电机直联，基础占地面积小；从电机端俯视，水泵转子部件逆时针方向旋转，主要特点有：

1、用水力设计软件优化设计，性能优越，并充分考虑了叶轮、导叶体的抗磨蚀性能，使叶轮、导叶体等零件的寿命大大提高；产品运行平稳、安全可靠、高效节能。2、LC型立式长轴泵进口装有滤网，开孔大小适当，既有效地防止大颗粒杂质进入泵内损坏水泵，同时又最大限度地减少了进口损失，提高了水泵效率。

3、LC型立式长轴泵的叶轮采用平衡孔平衡轴向力，叶轮前后盖板均设有可更换的密封环，保护叶轮及导叶体。

4、LC型立式长轴泵转子部件包含叶轮、叶轮轴、中间轴、上轴、联轴器、调整螺母等零件。

5、LC型立式长轴泵中间轴、扬水管和护管为多节，轴采用螺纹联轴器或者套筒联轴器联接；扬水管数量可根据用户需要增减，适应不同的液下深度。叶轮和导叶体可以为单级，也可以为多级，适应不同的扬程要求。

6、单根轴的长度合理，刚度足够。

7、LC型立式长轴泵扬水管采用法兰联接，相邻2节扬水管之间有导轴承体。导轴承体和导叶体上均装有导轴承，导轴承采用聚四氟乙烯或赛龙或丁腈橡胶材料。护管用于保护轴和导轴承，当输送清水时，可取消护管，导轴承不必外接冷却润滑水；输送污水时，必须安装护管，导轴承必须外接冷却润滑水（水泵带自闭式密封系统，水泵停机后，自闭式密封系统可防止污水进入导轴承）。

8、LC型立式长轴泵的残余轴向力和转子部件的重量可由电机支座内的推力轴承承受或者带推力轴承的电机承受。推力轴承采用润滑脂润滑（又称干油润滑）或者润滑油润滑（又称稀油润滑）。

9、LC型立式长轴泵的轴封为填料密封，轴封及导轴承处装有可更换的轴套，以保护轴。叶轮的轴向位置由推力轴承部件上端或者泵联轴器内的调整螺母来调整，十分方便。

10、LC型立式长轴泵出口直径为φ100和φ150的立式长轴泵仅用于输送常温清水，不带护管，导轴承不需外接润滑水润滑；如用户需要φ100和φ150口径带护管的立式长轴泵，本公司可另外提供技术方案。

选型说明

1、LC型立式长轴泵的性能参见性能参数表，表中所列参数为一个大气压下常温清水不含扬水管和滤网的试验性能；计算装置扬程时，扬水管和滤网的损失按每5m损失1m估算。

2、电机系按γ≤1100kg/M3配置。YLS系6kV电机，根据需要可配10kV电机。

3、订货时需注明水泵的型号、性能参数、液体种类、主要零件的材质、液下深度L、是否带护管等；输送污水时，还需提供污水颗粒的最大尺寸以及污水比重。

4、输送液体的温度大于55℃时须注明。

性能参数

（温馨提醒：为了节约您查看时长，该页面只放置部分参数表，如有需要您可以直接联系客服咨询、选型及报价！）

参数型号	流量Q	扬程 H	转速 n	轴功率 Pa	配用电机		效率 η	泵重
	流量Q	扬程 H	转速 n	轴功率 Pa	功率	型号	效率 η	泵重
	m³／h	m	r／min	KW	KW	型号	（%）	(kg)
150LC50 -20××	50	20	2950	3.9	5.5	Y132S1-2	70	480+90N
		40		7.8	11	Y160M1-2		510+90N
		60		11.7	18.5	Y160L-2		540+90N
		80		15.6	22	Y180M-2		570+90N
		100		19.5	30	Y200L1-2		600+90N
		120		23.4	37	Y200L2-2		630+90N
		140		27.3	37	Y200L2-2		660+90N
150LC100 -80××	100	18	2950	6.8	11	Y160M1-2	72	600+100N
		36		13.6	22	Y180M-2		630+100N
		54		20.4	30	Y200L1-2		660+100N
		72		27.3	37	Y200L2-2		690+100N
		90		34	45	Y225M-2		720+100N
		108		40.9	55	Y250M-2		750+100N
		126		47.7	75	Y280S-2		780+100N
		144		54.5	75	Y280S-2		810+100N
150LC140 -15××	140	15	2950	7.8	11	Y160M1-2	73	600+100N
		30		15.7	22	Y180M-2		630+100N
		45		23.5	37	Y200L2-2		660+100N
		60		31.4	45	Y225M-2		690+100N
		75		39.2	55	Y250M-2		720+100N
		90		47.0	75	Y280S-2		750+100N
		105		54.9	75	Y280S-2		780+100N
		120		62.7	90	Y280M-2		810+100N
		135		70.6	90	Y280M-2		840+100N
150LC200 -20××	200	20	1950	14.9	22	Y180M-2	73	720+150N
		40		29.9	45	Y225M-2		780+150N
		60		44.8	55	Y250M-2		860+150N
		80		59.7	75	Y280S-2		920+150N
		100		74.7	90	Y280M-2		980+150N
		120		89.6	110	Y315S-2		1040+150N
200LC300-14.5	240 300 360	16.4 14.5 11.8	1480	14.5 15.6 17.4	22	Y180L-4	74.3 76.0 66.5	900+170N
200LC300-19	240 300 360	21.3 19 15.4	1480	18.2 20.4 21.3	30	Y200L-4	76.6 76.2 70.7	900+170N
200LC300-23	240 300 360	25.3 23 20.2	1480	21.6 24.7 28.1	37	Y225S-4	76.7 76.1 70.6	900+170N

参数型号	流量Q	扬程 H	转速 n	轴功率 Pa	配用电机		效率 η	泵重
	流量Q	扬程 H	转速 n	轴功率 Pa	功率	型号	效率 η	泵重
	m³／h	m	r／min	KW	KW	型号	（%）	(kg)
200LC-14.5 ×2	240 300 360	32.8 29 23.6	1480	29 31.2 34.8	45	Y225M-4	74.3 76 66.5	1020+170N
200LC-19×2	240 300 360	42.6 38 30.8	1480	36.4 40.8 42.6	55	Y250M-4	76.5 76.2 70.7	1020+170N
200LC-23×2	240 300 360	50.6 46 40.4	1480	43.2 49.4 56.2	75	Y280S-4	76.7 76.1 70.6	1020+170N
200LC-19×3	240 300 360	63.9 57 46.2	1480	54.6 61.2 63.9	75	Y280S-4	76.6 76.2 70.7	1140+170N
200LC-23×3	240 300 360	75.9 69 60.6	1480	64.8 74.1 84.3	110	Y315S-4	76.7 76.1 70.6	1140+170N
200LC-23×4	240 300 360	100.8 92 81.6	1480	86.0 98.4 111.2	132	Y315M-4	76.7 76.1 70.6	1260+170N
250LC-21	360 450 540	23.1 21 18.2	1480	30.4 32.6 35.4	45	Y225M-4	74 79 75	1200+250N
250LC-21A	320 400 480	18.9 16.6 13.3	1480	21.7 23.5 26.2	37	Y225S-4	76 76.5 66	1200+250N
250LC-32	360 450 540	34.8 32 28.9	1480	44.4 50.6 56.8	75	Y280S-4	74.7 77.5 76.8	1280+250N
250LC-32A	320 400 480	30.7 28 24.9	1480	34.7 39.7 44.8	55	Y250M-4	76 77 72.7	1280+250N
250LC-21×2	360 450 540	46.2 42 36.4	1480	60.8 65.2 70.8	90	Y280M-4	74 79 75	1400+250N
250LC-32×2	360 450 540	69.6 64 57.8	1480	88.8 101.2 113.6	160	Y315L1-4	74.7 77.5 76.8	1500+250N
250LC-32A×2	320 400 480	61.4 56 49.8	1480	69.4 79.4 89.6	110	Y315S-4	76 77 72.7	1500+250N

参数型号	流量Q	扬程 H	转速 n	轴功率 Pa	配用电机		效率 η	泵重
	流量Q	扬程 H	转速 n	轴功率 Pa	功率	型号	效率 η	泵重
	m³／h	m	r／min	KW	KW	型号	（%）	(kg)
250LC-32×3	360 450 540	104.4 96 86.7	1480	133.2 151.8 170.4	220	Y355M1-4	74.7 77.5 76.8	1720+250N
250LC-32A×3	320 400 480	92.1 84 74.7	1480	104.1 119.1 134.4	160	Y135L1-4	76 77 72.7	1500+250N
300LC-25	540 660 750	27.5 25 21.6	1480	54.7 56.6 58.9	75	Y280S-4	74 79.5 75	1340+270N
300LC-25A	490 600 680	22.8 21 17.9	1480	41.8 42.9 45.0	55	Y250M-4	73 79 74	1340+270N
300LC-39	540 660 750	43 39 35.6	1480	85.5 88.8 97.0	132	Y315M-4	74 79 75	1480+270N
300LC-39A	490 600 680	35.6 32 29.5	1480	65.3 67.8 74.1	110	Y315S-4	73 78 74	1480+270N
300LC-25×2	540 660 750	55 50 43.2	1480	109.4 113.1 117.7	160	Y315L1-4	74 79.5 75	1580+270N
300LC-39×2	540 660 750	86 78 71.2	1480	171.0 177.6 194.0	250	Y355M2-4	74 79 75	1780+270N
300LC-39A×2	490 600 680	71.2 65 59	1480	130.6 135.5 148.3	200	Y315L2-4	73 78 74	1780+270N
350LC-19	750 900 1050	22.2 19 16.1	1480	58.1 58.1 60.6	90	Y280M-4	78 81 76	1540+270N
350LC-19A	710 850 980	20 17 14.5	1480	49.8 50.7 51.5	75	Y280S-4	78 80 75	1540+270N
350LC-30	750 900 1050	33.5 30 25.5	1480	90.1 92.0 98.6	132	Y315M-4	76 80.5 74	1650+320N
350LC-30A	710 850 980	30.2 27 23	1480	78.2 80.5 85.7	110	Y315S-4	75 79 73	1650+320N
