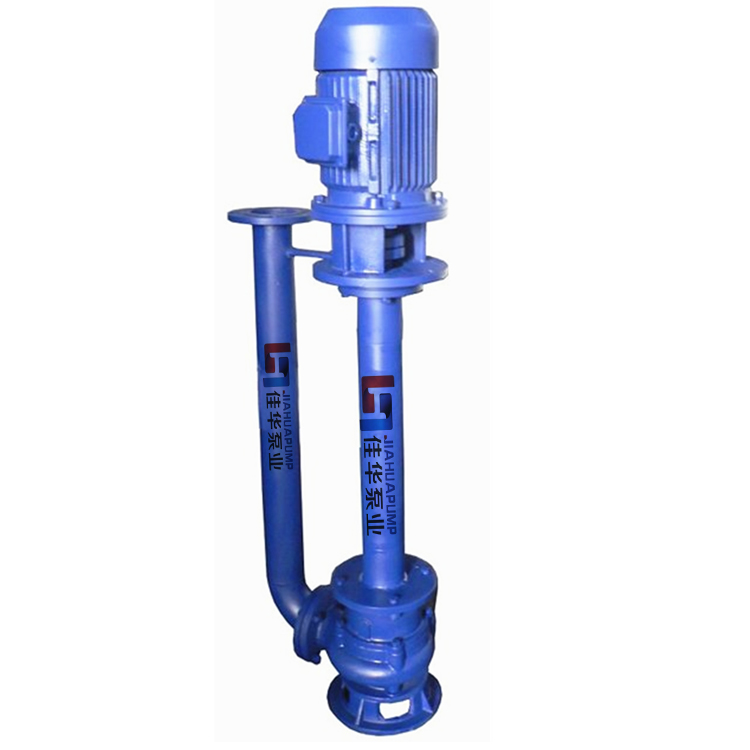

YW型液下泵

YW型液下泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业以及城市污水处理厂排水系统、市政工程、建筑工地等行业，输送带颗粒的污水、污物，也可用于抽送清水以及带腐蚀性介质。

销售热线 19807495081（微信同号）

免费电话在线咨询

产品简介
性能参数
免费电话

产品简介

YW型液下泵适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业以及城市污水处理厂排水系统、市政工程、建筑工地等行业，输送带颗粒的污水、污物，也可用于抽送清水以及带腐蚀性介质。

型号意义

50YW15-10-1.1

50—表示泵出口口径为50mm

YW—表示液下排污泵

15—表示泵流量（设计点）

10—表示泵扬程（设计点）

1.1—表示泵的电机功率

性能范围

流量：10~900m³/h

扬程：5~45m

结构特点

1.采用了独特的大通道叶轮结构，大大提高了污物通过能力，能有效地通过直径为泵口径约20%-30%的固体颗粒；

2.机组为立式液下式结构，可根据用户的需求采用不同的液下安装深度；

3.经过平衡校验的转子以及合理的轴承布置有效地平衡了泵的径向及轴向负荷，从而保证了机组能够长期稳定运行，且振动小、噪音低；

4.机械密封采用新型硬质耐腐蚀的碳化钨材料，同时将密封改进为双端面密封，使其长期处于油室内运行，可使泵安全连续运行8000小时以上；

5.可根据用户需求配备液位自动控制柜，能根据液位的变化自动控制机组的启动与停车，不需要专人看管，使用极为方便，且易于实现自动管理；

6.泵与电机通过弹性联轴器连接，从电机端看，泵为顺时针方向旋转。

材质表

零件名称	材质	零件名称	材质	零件名称	材质
泵体	HT200	底座	HT200	电机支架	HT200
叶轮	QT500-7	油室	HT200	轴	2Cr13
泵盖	HT200	轴承座	HT200	支撑管	Q235-A
出液管	Q235-A	油室平板	HT200	密封环	HT200

性能参数

型号	出口直径 mm	流量 m³／h	扬程 H	转速 rpm	效率 %	电压 V	电机功率 KW	通过粒径 mm	重量 kg
50YW-10-1.1	50	15	10	2830	62	380	1.1	15	40
50YW18-15-1.5	50	18	15	2840	64	380	1.5	15	45
50YW25-10-1.5	50	25	10	2840	65	380	1.5	15	45
50YW15-22-2.2	50	15	22	2840	56	380	2.2	15	50
50YW27-15-2.2	50	27	15	2840	66	380	2.2	15	50
80YW42-9-2.2	80	42	9	2840	72	380	2.2	15	50
50YW15-28-3	50	15	28	2870	53	380	3	15	65
50YW25-22-3	50	25	22	2870	53	380	3	15	65
80YW50-10-3	80	50	10	2870	71	380	3	25	75
100YW70-7-3	100	70	7	1430	75	380	3	30	100
50YW15-35-4	50	15	35	2890	48	380	4	15	85
50YW30-22-4	50	30	22	2890	66	380	4	15	85
50YW40-15-4	50	40	15	2890	67	380	4	15	82
80YW50-12-4	80	50	12	2890	68	380	4	25	90
80YW60-13-4	80	60	13	1440	70	380	4	25	110
100YW70-10-4	100	70	10	1440	69.7	380	4	30	120
100YW100-7-4	100	100	7	1440	75	380	4	30	120
50YW15-45-5.5	50	15	45	2900	48	380	5.5	15	150
50YW30-30-5.5	50	30	30	2900	60	380	5.5	15	150
80YW45-22-5.5	80	45	22	2900	68	380	5.5	25	160
100YW65-15-5.5	100	65	15	1440	70	380	5.5	30	170
150YW140-7-5.5	150	140	7	1440	72	380	5.5	40	180
50YW30-40-7.5	50	30	40	2900	60	380	7.5	15	160
100YW70-20-7.5	100	70	20	1440	63	380	7.5	30	190
150YW100-15-7.5	150	100	15	1440	74	380	7.5	40	198
150YW145-10-7.5	150	145	10	1440	75	380	7.5	40	198
150YW210-7-7.5	150	210	7	1440	76	380	7.5	40	198
80YW50-35-11	80	50	35	1460	60	380	11	30	250
100YW70-22-11	100	70	22	1460	62	380	11	30	250
150YW200-10-11	150	200	10	1460	75	380	11	40	260
200YW360-6-11	200	360	6	970	76	380	11	50	280
100YW87-28-15	100	87	28	1460	62	380	15	30	300

参数型号	出口直径 mm	流量 m³／h	扬程 H	转速 rpm	效率 %	电压 V	电机功率 KW	通过粒径 mm	重量 kg
100YW100-22-15	100	100	22	1460	66	380	15	30	300
150YW140-18-15	150	140	18	1460	70	380	15	40	300
150YW150-15-15	150	150	15	1460	72	380	15	40	300
150YW200-14-15	150	200	14	1460	73	380	15	40	300
200YW300-10-15	300	300	10	1460	76	380	15	50	330
200YW400-7-15	200	400	7	970	77	380	15	50	400
100YW70-10-18.5	150	70	40	1470	56	380	18.5	30	480
150YW150-22-18.5	150	150	22	1470	71	380	18.5	40	480
200YW250-15-18.5	200	250	14	1470	73	380	18.5	50	500
150YW130-30-22	150	130	30	1470	67	380	22	40	520
150YW200-22-22	150	200	22	970	72	380	22	40	760
200YW250-17-22	200	250	17	1470	72	380	22	50	520
200YW400-10-22	200	400	10	970	74	380	22	50	800
250YW600-7-22	250	600	7	970	79	380	22	55	800
300YW720-6-22	300	720	6	730	80	380	22	60	900
150YW100-40-30	150	100	40	980	58	380	30	40	880
150YW200-30-30	150	200	30	980	70	380	30	40	880
200YW360-15-30	200	360	15	980	76	380	30	50	880
250YW500-10-30	250	500	10	980	77	380	30	55	880
400YW1250-5-30	400	1250	5	730	78	380	30	80	980
150YW140-45-37	150	350	45	1480	65	380	37	40	720
200YW350-20-37	200	350	20	980	76	380	37	50	980
250YW700-11-37	250	700	11	740	80	380	38	55	1100
300YW900-8-37	300	900	8	740	81	380	37	60	1100
400YW1440-55-37	400	1440	5.5	740	82	380	37	80	1150
200YW250-35-45	200	250	35	980	71	380	45	80	1300
200YW400-24-45	200	400	24	980	76	380	45	50	1300
250YW600-15-45	250	600	15	980	78	380	45	55	1300
350YW1100-10-45	350	1100	10	740	80	380	45	70	1420
200YW400-34-55	200	400	34	980	78	380	55	50	1200
250YW600-200-55	250	600	20	980	79	380	55	55	1300
300YW800-15-55	300	800	15	980	80	380	55	60	1350

参数型号	出口直径 mm	流量 m³／h	扬程 H	转速 rpm	效率 %	电压 V	电机功率 KW	通过粒径 mm	重量 kg
400YW1700-7-55	400	1700	7	740	81	380	55	80	1400
250YW600-25-75	250	600	25	985	78	380	75	55	1560
250YW700-22-75	250	700	22	985	79	380	75	55	1560
350YW1200-14-75	350	1200	14	985	80	380	75	70	1650
400YW1500-10-75	400	1500	10	740	80	380	75	80	1700
400YW2100-7-75	400	2100	7	590	79	380	75	80	1700
200YW400-40-90	200	400	40	985	72	380	90	50	1750
250YW600-30-90	250	600	30	985	76	380	90	55	1750
350YW1200-18-90	350	1200	18	985	81	380	90	70	1900
400YW1500-15-90	350	1500	15	985	81	380	90	80	1900
450YW2200-10-90	450	2200	10	740	80	380	90	90	2200
500YW2800-7-90	500	2800	7	590	80	380	90	100	2400
250YW600-40-110	250	600	40	985	73	380	110	55	2100
250YW700-33-110	250	700	33	985	76	380	110	55	2100
300YW950-24-110	300	950	24	985	80	380	110	60	2150
550YW3500-7-110	550	3500	7	590	80	380	110	105	2300
300YW800-36-132	300	800	36	985	76	380	132	60	2450
350YW1000-28-132	350	1000	28	985	80	380	132	70	2450
450YW2000-15-132	450	2000	15	740	80	380	132	90	2650
350YW1000-36-160	350	1000	36	985	76	380	160	70	3000
400YW1500-26-160	400	1500	26	985	81	380	160	80	3000
400YW1700-22-160	400	1700	22	740	80	380	160	80	3200
500YW2600-15-160	500	2600	15	740	82	380	160	100	3200
550YW3000-12-160	550	3000	12	740	82	380	160	105	3200
600YW3500-12-185	600	3500	12	590	82	380	185	110	3500
400YW1700-30-200	400	1700	30	980	82	380	200	80	3800
550YW3000-16-200	550	3000	16	740	82	380	200	105	3800
500YW2400-22-220	500	2400	22	740	82	380	220	100	4200
400YW1800-32-250	400	1800	32	985	81	250	250	80	4300
500YW2700-24-250	500	2700	24	740	84	380	250	100	4600
600YW3800-17-250	600	3800	17	590	85	380	250	110	4800
400YW1500-47-280	400	1500	47	985	82	380	280	80	4500
