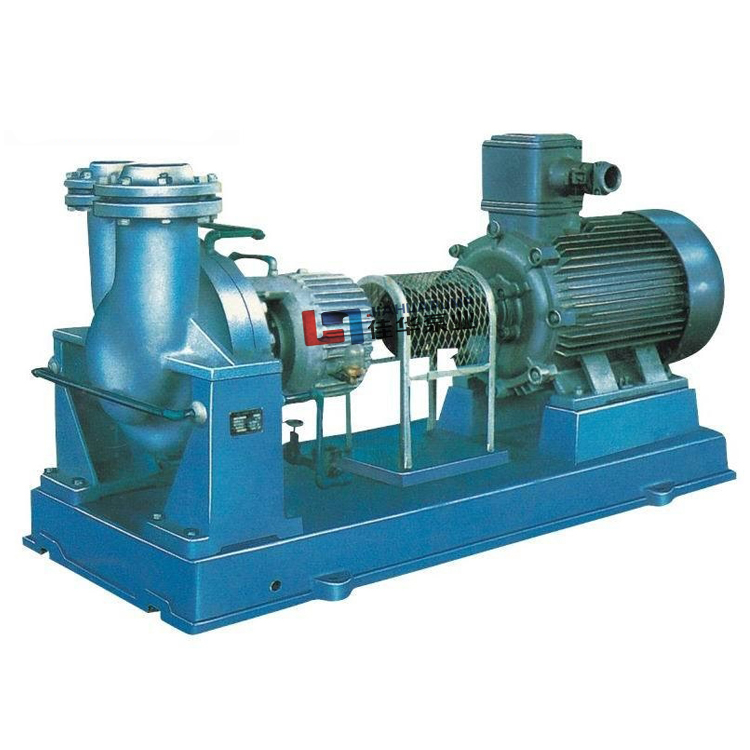

AY型油泵系列是在原Y型油泵系列的基础上进行改造重新设计的。它是为满足现代化建设的需要和更快适应以节能为中心的设备更新换代而发展的
AY型油泵系列是在原Y型油泵系列的基础上进行改造重新设计的。它是为满足现代化建设的需要和更快适应以节能为中心的设备更新换代而发展的，具有以下特点：
1、轴承体部件将原35、50、60轴承体分别用45、55、70轴承体代替，提高了可靠性；
2、水力过流部件采用了高效节能的水力模型，平均比原Y型油泵的效率提高5-8个百分点；
3、为了保持延续性，AY型油泵的结构型式、安装尺寸、性能参数范围保持与Y型油泵相同，便于老产品更新改造；
4、零部件通用化程度高，通标件为几个系列产品共用；
5、选材精炼，主要以Ⅱ、Ⅲ类材料为主，轴承体等零件增加为铸钢、铸铁两种，为寒冷地区、露天使用、船用提供了有利条件；
6、轴承有空冷、风冷、水冷三种，根据泵的不同使用温度选用。其中风冷尤为适用于缺水或水质较差的地区。
AY型油泵可用在石油精制、石油化工和化学工业及其它地方输送不含固体颗粒的石油、液化石油气和其它介质。
型号意义
50AYⅡ—60×2A
50——泵吸入口直径为50mm
AY——经过改造的离心油泵
Ⅱ——过流部件为Ⅱ类材质
60——泵设计点单级扬程为60m
2——泵的级数为2
A——叶轮外径切割代号
性能范围（设计点）
流量：2.5～800m3/h
扬程：30m～330m
温度：-45～420℃
结构特点
AY型油泵分为单级单吸悬臂式、两级单吸悬臂式、单级双吸悬臂式、单级双吸两端支承式、两级两吸两端支承式、两级单吸两端支承式等六种结构。
AY型油泵壳体径向剖分，特别适用于输送高温、高压以及易燃、易爆和有毒的液体。其安装方式为水平中心线支承。泵的吸入口法兰和排出口法兰均铸在泵体上，且均垂直向上。轴封腔（填料函）和泵盖铸成一体，它可以装填料密封及平衡型、波纹管型、串联型机械密封。轴封腔外面有可供选择的水冷腔夹套，水冷腔的配备必须是特别提出要求或当输送介质为温度超过66℃的水以及温度超过150℃的碳氢化合物时用。
叶轮为整体铸造，且经静平衡校验，泵的轴向力主要靠叶轮平衡孔来平衡。
轴承体装有一套径向球轴承和一组背对背安装的推力球轴承，轴承采用甩油环稀油润滑，轴承体外表面铸有散热片，可采用空气冷却（t＜120℃），还可选用风扇冷却（t=120～160℃）和水冷却（t=260～420℃）。检修时不必拆卸吸入或排出管路就能容易地拆出叶轮、轴、轴承、轴封等零部件。轴封采用机械密封。泵通过挠性膜片加长联轴器由电动机直接驱动。从电动机方向看，泵为逆时针方向旋转。
温馨提醒：为了节约您查看时长，该页面只放置部分参数表，如有需要您可以直接联系客服咨询、选型及报价！
参数
型号 | 流量 Q | 扬程 H | 转速 N | 轴功率 Pa | 电机 | 介质密度 1kg/ Dm3 | 泵效率 η | 必需气蚀余量 NPSHr | 泵口径 | 泵重 | ||
功率 P | 型号 | 吸入 | 吐出 | |||||||||
M3/h | m | rpm | kW | kW | % | m | mm | mm | kg | |||
40AY40×2 | 2.5 6.25 7.2 | 90 80 75 | 2950 | 3.1 4.5 5.5 | 7.5 5.5 4 | YB132S2-2 YB132S1-2 YB112M-2 | 1 0.75 0.5 | 20 30 28 | 2.7 | 40 | 25 | 138 |
40AY40×2A | 2.4 5.85 6.5 | 78 70 62 | 2950 | 2.6 3.7 4.8 | 5.5 4 3 | YB132S1-2 YB112M-2 YB100L-2 | 1 0.75 0.5 | 20 30 28 | 2.6 | 40 | 25 | 138 |
40AY40×2B | 2.3 5.4 6.5 | 67 60 54 | 2950 | 2.1 2.9 3.1 | 4 3 2.2 | YB112M-2 YB100L-2 YB90L-2 | 1 0.75 0.5 | 20 30 28 | 2.5 | 40 | 25 | 138 |
40AY40×2C | 2.3 4.9 6.3 | 56 50 44 | 2950 | 1.8 2.2 2.8 | 4 3 2.2 | YB112M-2 YB100L-2 YB90L-2 | 1 0.75 0.5 | 20 30 28 | 2.5 | 40 | 25 | 138 |
50AY60 | 7.5 12.5 15 | 75 67 65 | 2950 | 4.6 5.4 6.0 | 7.5 5.5 4 | YB132S2-2 YB132S1-2 YB100L-2 | 1 0.75 0.5 | 33 42 44 | 2.9 | 50 | 40 | 152 |
50AY60A | 7 11 4 | 58 53 49 | 2950 | 3.5 4.1 4.6 | 5.5 4 3 | YB132S1-2 YB112M-2 YB100L-2 | 1 0.75 0.5 | 32 39 41 | 2.8 | 50 | 40 | 152 |
50AY60B | 5.6 10 11.6 | 44 40 38 | 2950 | 2.2 2.9 3.2 | 4 3 2.2 | YB112M-2 YB100L-2 YB90L-2 | 1 0.75 0.5 | 31 37 38 | 2.8 | 50 | 40 | 152 |
50AY60×2 | 7.2 12.5 15 | 130 120 110 | 2950 | 9.6 11.7 12.8 | 15 11 7.5 | YB160M2-2 YB160M1-2 YB132S2-1 | 1 0.75 0.5 | 26.5 35 36 | 2.4 | 50 | 40 | 195 |
50AY60×2A | 7 12 14 | 114 105 98 | 2950 | 8.4 9.8 10.4 | 15 11 7.5 | YB160M2-2 YB160M1-2 YB132S2-2 | 1 0.75 0.5 | 26 35 36 | 2.3 | 50 | 40 | 195 |
50AY60×2B | 6.9 11.5 13.5 | 100 89 80 | 2950 | 8.0 8.4 8.5 | 11 11 5.5 | YB160M1-2 YB160M1-2 YB132S1-2 | 1 0.75 0.5 | 23.5 33 34.5 | 2.2 | 50 | 40 | 195 |
50AY60×2C | 6.6 11 13.2 | 84 78 70 | 2950 | 6.4 7.1 7.3 | 11 7.5 5.5 | YB160M1-2 YB132S2-2 YB132S1-2 | 1 0.75 0.5 | 23.5 33 34.5 | 2.2 | 50 | 40 | 195 |
65AY60 | 15 25 30 | 68 60 53 | 2950 | 6.0 7.9 8.5 | 11 7.5 5.5 | YB160M1-2 YB132S2-2 YB132S1-2 | 1 0.75 0.5 | 46 52 51 | 3 | 65 | 50 | 154 |
65AY60A | 13.5 22.5 27 | 55 49 45 | 2950 | 4.6 5.9 6.9 | 7.5 5.5 4 | YB132S2-2 YB132S1-2 YB112M-2 | 1 0.75 0.5 | 44 51 48 | 3 | 65 | 50 | 154 |
参数
型号 | 流量 Q | 扬程 H | 转速 N | 轴功率 Pa | 电机 | 介质密度 1kg/ Dm3 | 泵效率 η | 必需气蚀余量 NPSHr | 泵口径 | 泵重 | ||
功率 P | 型号 | 吸入 | 吐出 | |||||||||
M3/h | m | rpm | kW | kW | % | m | mm | mm | kg | |||
65AY60B | 12 20 24 | 42 38 35 | 2950 | 3.1 4.2 4.8 | 5.5 4 3 | YB132S1-2 YB112M-2 YB100L-2 | 1 0.75 0.5 | 44 49 48 | 2.7 | 65 | 50 | 154 |
65AY100 | 15 25 30 | 125 110 100 | 2950 | 12.4 15.9 18.1 | 22 15 11 | YB180M-2 YB160M2-2 YB132S2-2 | 1 0.75 0.5 | 41 47 45 | 3.2 | 65 | 50 | 170 |
65AY100A | 14 23 28 | 96 92 87 | 2950 | 9.6 12.5 15.1 | 15 11 7.5 | YB160M2-2 YB160M1-2 YB132S2-2 | 1 0.75 0.5 | 38 46 44 | 3.1 | 65 | 50 | 170 |
65AY100B | 13 21 25 | 78 73 69 | 2950 | 7.5 9.3 10.9 | 11 11 7.5 | YB160M1-2 YB160M1-2 YB132S2-2 | 1 0.75 0.5 | 37 45 43 | 3 | 65 | 50 | 170 |
65AY100×2 | 15 25 30 | 220 200 180 | 2950 | 23.6 29 32.7 | 37 30 18.5 | YB200L2-2 YB200L1-2 YB160L2-2 | 1 0.75 0.5 | 38 47 45 | 2.8 | 65 | 50 | 205 |
65AY100×2A | 14 23 28 | 200 180 165 | 2950 | 20.0 24.5 27.9 | 37 30 18.5 | YB200L2-2 YB200L1-2 YB160L-2 | 1 0.75 0.5 | 38 46 45 | 2.8 | 65 | 50 | 205 |
65AY100×2B | 12.5 21.5 25.5 | 170 155 145 | 2950 | 16.6 20.2 23.4 | 30 22 15 | YB200L1-2 YB180M-2 YB160M2-2 | 1 0.75 0.5 | 35 45 43 | 2.7 | 65 | 50 | 205 |
65AY100×2C | 11.5 19.5 23.5 | 145 130 120 | 2950 | 12.0 15.7 17.8 | 22 15 11 | YB180M-2 YB160M2-2 YB160M1-2 | 1 0.75 0.5 | 35 44 43 | 2.7 | 65 | 50 | 205 |
80AY60 | 30 50 60 | 66 60 55 | 2950 | 10.0 13.2 15.0 | 18.5 15 11 | YB160L-2 YB160M2-2 YB160M1-2 | 1 0.75 0.5 | 54 62 60 | 3.2 | 80 | 65 | 165 |
80AY60A | 27 45 53 | 56 49 43 | 2950 | 7.9 9.8 10.5 | 15 11 7.5 | YB160M2-2 YB160M1-2 YB132S2-2 | 1 0.75 0.5 | 52 61 59 | 3.2 | 80 | 65 | 165 |
80AY60B | 24 40 47 | 44 39 33 | 2950 | 5.6 7.1 8.0 | 11 7.5 5.5 | YB160M1-2 YB132S2-2 YB132S1-2 | 1 0.75 0.5 | 52 60 53 | 3.1 | 80 | 65 | 165 |
80AY100 | 30 50 60 | 110 100 90 | 2950 | 18.9 24.3 25.6 | 37 30 18.5 | YB200L2-2 YB200L1-2 YB160L-2 | 1 0.75 0.5 | 47.5 60 57.5 | 3.1 | 80 | 65 | 190 |
参数
型号 | 流量 Q | 扬程 H | 转速 N | 轴功率 Pa | 电机 | 介质密度 1kg/ Dm3 | 泵效率 η | 必需气蚀余量 NPSHr | 泵口径 | 泵重 | ||
功率 P | 型号 | 吸入 | 吐出 | |||||||||
M3/h | m | rpm | kW | kW | % | m | mm | mm | kg | |||
80AY100A | 26 45 55 | 96 85 73 | 2950 | 14.5 18.9 19.2 | 30 22 15 | YB200L1-2 YB180M-2 YB160M2-2 | 1 0.75 0.5 | 46.5 55 67 | 3.1 | 80 | 65 | 190 |
80AY100B | 25 41 55 | 78 73 62 | 2950 | 12.1 15.1 16.3 | 22 15 11 | YB180M-2 YB160M2-2 YB160M1-2 | 1 0.75 0.5 | 44 54 57 | 3.1 | 80 | 65 | 190 |
80AY100×2 | 30 50 60 | 220 200 180 | 2950 | 39 47.8 51.7 | 55 55 45 | YB250M-2 YB250M-2 YB225M-2 | 1 0.75 0.5 | 47 57 58 | 3.6 | 80 | 65 | 205 |
80AY100×2A | 28 46 54 | 196 175 160 | 2950 | 33.7 39.9 43.6 | 55 45 37 | YB250M-2 YB225M-2 YB200L2-2 | 1 0.75 0.5 | 45 55 55 | 3.5 | 80 | 65 | 205 |
80AY100×2B | 26 43 51 | 170 150 140 | 2950 | 27.9 32.5 36.1 | 45 37 30 | YB225M-2 YB200L2-2 YB200L1-2 | 1 0.75 0.5 | 44 54 55 | 3.3 | 80 | 65 | 205 |
80AY100×2C | 24 40 47 | 142 125 114 | 2950 | 22.6 26.2 28.1 | 37 30 22 | YB200L2-2 YB200L1-2 YB180M-2 | 1 0.75 0.5 | 42 52 53 | 3.3 | 80 | 65 | 205 |
100AY60 | 60 100 120 | 67 60 59 | 2950 | 18.8 23.3 27.2 | 30 22 15 | YB200L1-2 YB180M-2 YB160M2-2 | 1 0.75 0.5 | 58 70 71 | 4.1 | 100 | 80 | 175 |
100AY60A | 54 90 108 | 54 49 45 | 2950 | 14.7 18.8 20.4 | 30 18.5 15 | YB200L1-2 YB160L-2 YB160M2-2 | 1 0.75 0.5 | 54 64 65 | 3.9 | 100 | 80 | 175 |
100AY60B | 48 79 95 | 42 38 34 | 2950 | 10.2 12.9 13.3 | 18.5 15 11 | YB160L-2 YB160M2-2 YB160M1-2 | 1 0.75 0.5 | 54 63 64 | 3.5 | 100 | 80 | 175 |
100AY120 | 60 100 120 | 130 120 116 | 2950 | 45.3 51.9 63.2 | 75 55 37 | YB280S-2 YB250M-2 YB200L2-2 | 1 0.75 0.5 | 47 63 60 | 4.3 | 100 | 80 | 295 |
100AY120A | 55 93 115 | 115 105 100 | 2950 | 36.1 43.6 53.1 | 55 37 30 | YB250M-2 YB200L2-2 YB200L1-2 | 1 0.75 0.5 | 47 61 59 | 4 | 100 | 80 | 295 |
100AY120B | 53 85 100 | 93 88 81 | 2950 | 34.4 34.5 52.5 | 45 37 22 | YB225M-2 YB200L2-2 YB180M-2 | 1 0.75 0.5 | 45 59 57 | 3.8 | 100 | 80 | 295 |
100AY120C | 48 78 95 | 81 75 70 | 2950 | 24.6 28.5 33.5 | 37 30 18.5 | YB200L2-2 YB200L1-2 YB160L-2 | 1 0.75 0.5 | 43 56 54 | 3.6 | 100 | 80 | 295 |
注：订货时请注明油的品类
