产品简介

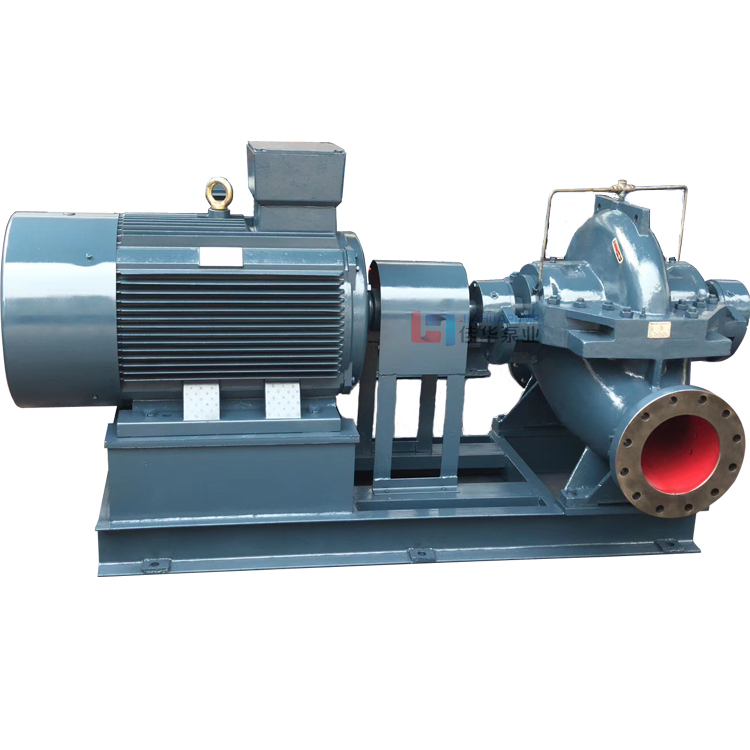

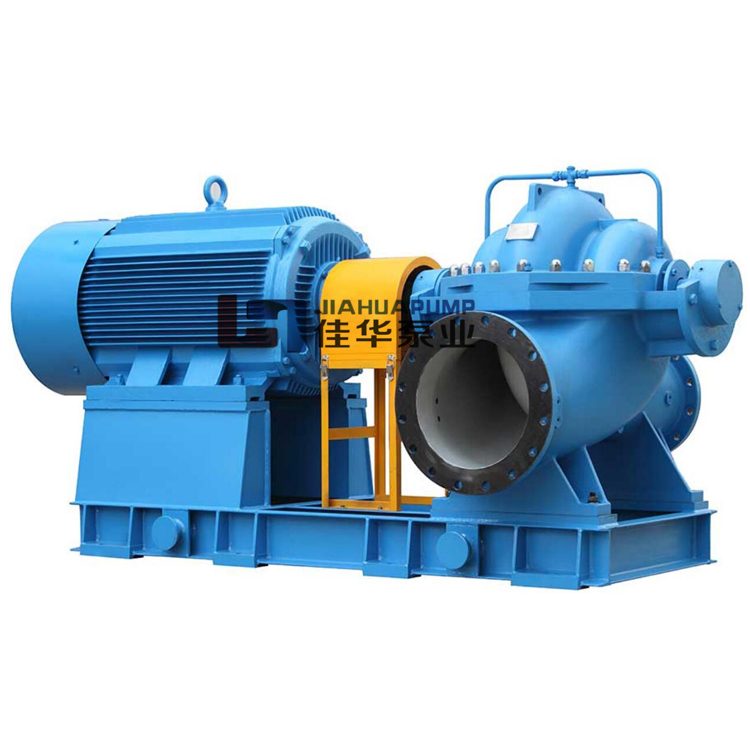

S型单级双吸中开式离心清水泵，供输送不含固体颗粒的清水或物理、化学性质类似于水的其它液体，被输送液体的温度为0℃～80℃.适用于工业和城市给排水，农田排灌。

泵为卧式安装，吸入口和吐出口均在泵轴中心线下方，与泵轴线垂直，泵体、泵盖的分开面处于泵轴心线是。检修时不需拆卸进水和出水管路，拿开泵盖即可取出转子部件。轴封为填料密封。

泵的过流部件材质均为铸铁，如用户需要，叶轮也可用铸钢或黄铜制造，但须在订货合同上注明。

泵的旋转方向：从电机端向泵看，SA型为逆时针方向，即吸入口在左、吐出口在右，×××S-×××型号为顺时针方向，即吸入口在右，吐出口在左。根据用户要求，可将驱动端移到泵的另一端，此时转向和吸入、吐出口方位与上述相反。成套供应泵、电机、联轴器，泵吸入口径≤200mm配公用底座。

参数范围

流量Q 72～7200m3/h

扬程H 11～120m

允许最大进口压力6×105Pa

型号说明

S型中开泵有两种表示方法

例1：300S19A

300——吸入口径300mm

S——单级双吸离心泵

19——设计点扬程

A——表示叶轮外径变化

例2： 10SA—6JA

10——吸入口径被25除（即吸入口径为250mm）

SA——单级双吸离心泵

6——比转数被10除化整的约数

A——表示叶轮外径变化

J——表示泵额定转速变货

性能参数

型号	流量Q	扬程H	转速 n r／min	效率 η （%）	轴功率 N KW	配用电机		必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	泵口径		泵重 (kg)
型号	m³／h	m	转速 n r／min	效率 η （%）	轴功率 N KW	电机型号	功率 KW	必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	进口 mm	出口 mm	泵重 (kg)
150S97	126 180 216	104 97 87	2950	73 80 79	48.8 59.5 64.8	Y280S-2/75		3 3.8 5.3	270	150	100	150
150S97A	119 170 204	91 84.5 76	2950	70 78 77	42 50.1 54.8	Y280S-2/75		3 3.7 4.7	255	150	100	150
150S97B	72 90 108	24 22.5 20	2950	73 74 70	6.45 7.45 8.4	Y160M-2/11		2.6 2.7 2.9	270	150	100	130
150S50	108 160 193	58 54 50	2950	69 81 82	24.4 29 31.2	Y200L2-2/37		2.9 3.8 4.4	205	150	100	110
150S50A	108 144 174	46 44 39	2950	73 80 80	17.8 21.5 23.1	Y200L1-2/30		2.9 3.6 4.1	185	150	100	110
150S50B	108 133 160	38 36 32	2950	74 78 77	15.8 17.7 19.4	Y180M-2/22		2.9 3.4 3.8	170	150	100	110
150S78	126 160 198	84 78 70	2980	72 75 74	40 45.3 51	Y250M-2/55		5.9 5.9 3.5	245	150	100	150
150S78A	112 144 180	67 62 55	2980	68 72 70	29.6 33.8 36.9	Y225M-2/45		5.9	220	150	100	150
150S78B	112 144 170	42 40 37	2980	68 70 68	20.5 22.4 25.2	Y200L2-2/37		5.9	190	150	100	150
200S42	216 280 342	48 42 35	2980	81 85 81	34.9 37.7 40.2	Y250M-2/55		5.4	204	200	150	200
200S42A	198 270 310	43 36 31	2980	76 80 76	30.5 33.1 34.4	Y200L2-2/37		5.4	193	200	150	200
200S63	216 280 351	69 63 50	2980	73.7 81 70.5	55.1 59.3 67.8	Y280S-2/75		5.4	235	200	150	230
200S63A	180 270 324	54.5 46 37.5	2980	70 79 70	41.1 48.3 50.9	Y250M-2/55		5.4	215	200	150	230
200S63B	173 239 288	48 44 36	2980	70 78 74	32.3 36.7 38.1	Y225M-2/45		5.4	200	200	150	230
200S95	216 280 336	99 95 87	2950	74 80 79	78.6 90.8 101.1	Y315S-2/132		4 4.7 6.6	272	200	125	215
200S95A	210 262 314	87 83 74	2950	73 77 76	68.1 76.9 83.3	Y315S-2/110		4 4.5 5.7	255	200	125	215
200S95B	196 247 300	76 73 63	2950	72 76 72	57 64.6 71.4	Y280S-2/75		4 4.2 5.4	245	200	125	215
250S14	360 485 576	17.5 14 11	1480	72.5 85.6 82.7	21.4 21.7 22.1	Y200L-4/30		2 3.39 4.18	245	250	200	520
250S14A	320 430 504	13.7 11 8.6	1480	78 82 75	15.4 15.8 15.8	Y180L-4/22		2 3.3 4.18	226	250	200	520

型号	流量Q	扬程H	转速 n r／min	效率 η （%）	轴功率 N KW	配用电机		必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	泵口径		泵重 (kg)
型号	m³／h	m	转速 n r／min	效率 η （%）	轴功率 N KW	电机型号	功率 KW	必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	进口 mm	出口 mm	泵重 (kg)
250S24	360 485 576	27 24 19	1480	80 86 82	33.1 36.9 36.3	Y250M-4/55		6.7	285	250	200	580
250S24A	342 414 482	22.2 20.3 17.4	1480	80 83 80	25.8 27.6 28.6	Y200L-4/30		6.7	265	250	200	580
250S39	360 485 612	42.5 39 32.5	1480	76 83 79	54.8 62.1 68.6	Y280S-4/75		1.6 2.88 2.97	367	250	200	620
250S39A	324 468 576	35.5 30.5 25	1480	74 79 77	42.3 49.2 50.9	Y250M-4/55		3.0	338	250	200	620
250S65	360 485 612	71 65 56	1480	75 79 75	92.8 108.0 129.6	Y315M-4/132		2.54 3.63 4.82	450	250	200	831
250S65A	338 462 535	60 53 49	1480	74 77 75	74.6 86.6 96	Y315S-4/110		3.1 3.8 5.0	410	250	200	831
300S12	612 790 900	13.6 12 10	1480	78 83 80	28.3 31.1 33.1	Y225S-4/37		4.15 4.88 4.91	251	300	300	720
300S12A	515 675 781	11.5 9.7 8.5	1480	73 78 76	22.1 22.9 23.8	Y200L-4/30		5.5	222	300	300	720
300S19	612 790 935	22 19 14	1480	80 87 75	45.9 46.9 47.6	Y250M-4/55		5.8	290	300	250	1200
300S19A	485 693 798	18.5 14.8 12.1	1480	71 80 75	34.4 34.9 35.1	Y225M-4/45		5.8	260	300	250	1200
300S32	612 790 900	36 32 30	1480	83 87 80	78 85 91	Y315S-4/110		5.8	348	300	250	810
300S32A	537 702 790	29.5 24.7 22.8	1480	80 84 78	53.9 56.2 62.9	Y280S-4/75		5.8	318	300	250	810
300S58	576 790 972	65 58 50	1480	75 84 80	136 148.5 165.5	Y315M1-4/185		5.8	435	300	250	943
300S58A	529 720 893	55 49 42	1480	74 81 78	99.2 118.6 131	Y315L1-4/160		5.8	410	300	250	943
300S58B	504 684 835	47.2 42 37	1480	73 80 78	88.8 100 108	Y315M-4/132		4.4	390	300	250	943
300S90	590 790 936	93 90 82	1480	74 80 75	202 242 279	Y355L2-4/315		5.8	531	300	200	1056
300S90A	576 756 918	86 78 70	1480	71 74 71	190 217 217	Y355L1-4/280		4	500	300	200	1056
300S90B	540 720 900	72 67 57	1480	70 73 70	151 180 200	Y355M1-4-220		4	470	300	200	1056

型号	流量Q	扬程H	转速 n r／min	效率 η （%）	轴功率 N KW	配用电机		必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	泵口径		泵重 (kg)
型号	m³／h	m	转速 n r／min	效率 η （%）	轴功率 N KW	电机型号	功率 KW	必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	进口 mm	出口 mm	泵重 (kg)
350S16	972 1260 1440	20 16 13.4	1480	83 86 74	64 64.4 71	Y280S-4/75		7.1	290	350	350	895
350S16A	800 967 1167	13.7 11.5 8.6	1480	74 78 70	70.3 38.8 39	Y250M-4/55		7.1	250	350	350	895
350S26	972 1260 1440	30 26 22	1480	85 88 82	99.7 101.5 105	Y315M-4/132		4.46 4.75 5.65	340	350	300	875
350S26A	864 1116 1206	26 21.5 16.5	1480	80 83 73	76.5 78.8 80	Y315S-4/110		6.7	315	350	300	875
350S44	972 1260 1476	50 44 37	1480	81 87 79	164 177.6 189	Y355M1-4/220		3.08 4.4 6.0	406	350	300	1120
350S44A	876 1131 1350	42 37 31	1480	80 84 80	125.2 136 142.5	Y315L1-4/160		3.08 4.4 6.0	367	350	300	1120
350S75	972 1260 1440	80 75 65	1480	78 85 80	271 304 319	Y4001-4/355		3.53 5.0 6.0	493	350	250	1200
350S75A	900 1170 1332	70 65 56	1480	78 84 79	220 247 257	Y355L1-4/280		5.8	470	350	250	1200
350S75B	813 1060 1202	57 53 45.8	1480	75 82 77	168 187 195	Y355M1-4/220		5.8	435	350	250	1430
350S125	850 1260 1660	140 125 100	1480	70 81 72.5	462 531 623	Y4502-4/710		5.4	655	350	200	1420
350S125A	787 1157 1538	120 107 86	1480	70 78 70	367 432 515	Y4005-4/560		5.4	620	350	200	1420
350S125B	754 1098 1548	108 96 77	1480	70 77 72.5	313 373 422	Y4004-4/500		5.4	575	350	200	1420
500S13	1620 2020 2340	15 13 10.4	980	79 83 80	83.8 86.2 82.8	Y315L1-6/110		4.5 4.7 5	390	500	500	2173
500S13A	1490 1860 2100	12.8 11 9	980	77.8 82 78.6	66.8 68 65.5	Y315S-6/75		4.5 4.7 5	360	500	500	2173
500S22	1620 20202340	24.5 22 19.4	980	77 84 85	140.4 144.1 145.4	Y355M2-6/185		5.1 5 5.1	465	500	400	2075
500S22A	1400 1746 2020	20 17 14	980	74 80 82.1	103 101 93.8	Y315L2-6/132		5.1 5 5.1	427	500	500	2075
500S30	2258 2800 3150	33 30 26.5	980	82 86 83	248 266 274	Y4002-6/315		5.0 6.2 7.6	530	500	350	2400

型号	流量	扬程	转速 n r／min	效率 η （%）	轴功率 N KW	配用电机		必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	泵口径		泵重 (kg)
型号	m³／h	m	转速 n r／min	效率 η （%）	轴功率 N KW	电机型号	功率 KW	必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	进口 mm	出口 mm	泵重 (kg)
500S35	1620 2020 2340	40 35 28	980	85 88 85	207.6 219 219.9	Y355L1-6/280		3.13 4.54 6	530	500	350	2340
500S35A	1400 1746 2020	31 27 21	980	84 85.4 85.7	144 151 137.5	Y355L1-6/220		3.13 4.54 6	498	500	350	2340
500S40	1788 2020 2314	42.5 40.3 36.4	980	88.2 90.5 91.1	234.8 245.1 251.9	Y4002-6/280		3 3.2 4.1	566	500	350	2400
500S40A	1676 1969 2262	37.9 35 31.2	980	87.1 89 86	198.7 211 223.6	Y3556-6/250		3 3.2 4.1	535	500	350	2400
500S45	2124 2400 2750	47.5 45 40	980	85 87 86	323 338 349	Y4005-6/400		3.4 3.6 4.6	595	500	350	2400
500S59	1620 2020 2340	68 59 47	980	79 83 80	379.7 391 374.4	Y4501-6/450		3.03 3.66 6.04	675	500	350	2747
500S59A	1500 1872 2170	57 49 39	980	74 75 72	315 333 320	Y4505-6/400		3.03 3.66 6.04	625	500	350	2747
500S59B	1400 1746 2020	46 40 32	980	73 74 71	240.2 257 247.9	Y4003-6/315		3.84 3.85 4.33	583	500	350	2747
500S98	1620 2020 2340	114 89 79	980	78 79.4 74	644.8 678 680.3	Y5002-6/800		3.84 3.85 4.33	860	500	300	3302
500S98A	1500 1872 2170	96 83 67	980	77 78.5 73	509.3 540 542.4	Y4504-6/630		3.84 3.85 4.33	800	500	300	3302
500S98B	1400 1740 2020	86 74 59	980	76 78 75	431.4 452 430	Y4503-6/560		3.84 3.85 4.33	745	500	300	3302
600S22	3170	22	980	86 88 79	216	Y355L1-6/280		7.5	485	600	500	2717
600S22A	2160 2860 3240	21.5 18 14	980	85 87 78	152 161 168	Y355M3-6/185		7.0	445	600	500	2717
600S32	2700 3240 3600	33.5 32 26	980	85 89 84	291.7 317.5 298	Y4505-6/400		7.0	540	600	500	3149
600S32A	2520 3000 3165	25.5 23 19.2	980	85 89 84	205.8 211 196.9	Y3556-6/250		6.4	490	600	500	3149
600S36	3300 3800 4300	40 36 31	980	87 88 85	413.4 423.6 427.3	Y5001-6/500		8.2 8.4 8.8	570	600	500	2400
600S47	2160 3170 3600	56.5 47 40.5	980	80 88 86	415.4 455.9 461.7	Y4503-6/560		6.5	636	600	400	4364
600S47A	2400 2920 3500	45 42 35	980	83.5 88 83	352.5 380 402.2	Y4506-6/450		5.5 6.5 8	587	600	400	4364

型号	流量	扬程	转速 n r／min	效率 η （%）	轴功率 N KW	配用电机		必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	泵口径		泵重 (kg)
型号	m³／h	m	转速 n r／min	效率 η （%）	轴功率 N KW	电机型号	功率 KW	必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	进口 mm	出口 mm	泵重 (kg)
600S75	2592 3060 3600	78 75 69	980	87 88 80	671.4 735.3 768	Y5003-6/900		5.6 5.6 10.1	765	600	500	4400
600S75A	2337 3060 3248	64.3 61.2 57.3	980	85.5 90 89	499 517 551	Y4504-6/710		4.6 7.3 8.2	690	600	500	4400
700S25	3930 4500 5000	28 25 22	742	87.5 88.5 85	343 346 353	Y4005-8/400		5.0 5.4 6.3	665	700	500	6450
700S40	3040 3800 4340	45.2 41.9 37.7	742	84.5 89.4 89	443.1 485.3 501	Y5006-8/560		3.3 3.6 5	778	700	500	6450
700S40A	2837 3800 4583	39.6 34.7 27.7	742	83.1 88.6 83.9	368.4 405.6 412.3	Y5005-8/500		3.3 3.6 5	756	700	500	6450
700S90	4000 4700 5500	97 90 77	980	88 90 85	1201 1281 1358	Y6302-6/1600		5.8 7.4 9.5	840	700	500	6000
700S90J	3000 3600 4200	56 52 44	742	86 88 83	532 579 592	Y5601-8/630		3.6 4.6 5.9	840	700	500	6000
800S22	4320 5500 6840	25 22 19	742	82 89 86	358.7 370.2 385.4	Y4504-8/450		7	640	800	600	7580
800S22J	3000 4400 5040	16 14 12.5	590	80 88 85	163.4 190.6 201.8	Y4502-10/250		5	640	800	600	7580
800S22A	3960 4830 5500	19 17 15	742	83 88 86	246.8 254.1 261.2	Y4501-8/315		7	570	800	600	7580
800S22JA	280 3870 4500	13 11 9.5	590	80 87 84	123.9 133.3 138.6	Y355L-10/185		5	570	800	600	7580
800S24	5250 7000 8400	27.5 24 20	742	82 90 86	479 506 532	Y5601-8/630		9	658	800	700	7620
800S24J	4170 5600 6700	17.4 15 12.5	590	81 88 84	244 260 272	Y5004-10/315		6	658	800	700	7620
800S24A	4840 6250 7740	23.6 21 17.2	742	81.5 88 84.5	382 406 429	Y5005-8/500		9	610	800	700	7620
800S24JA	3850 5000 6150	15 13 11	590	81 87 84	194 203 219	Y5003-10/280		6	610	800	700	7620
800S32	4320 5500 6480	35 32 29	742	82 89 87	502.2 538.5 588.2	Y5003-8/630		7	710	800	600	7600
800S32A	3500 4950 6000	30 26 23	742	81 88 86	353 398.3 437	Y4504-8/450		7	645	800	600	7600

型号	流量	扬程	转速 n r／min	效率 η （%）	轴功率 N KW	配用电机		必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	泵口径		泵重 (kg)
型号	m³／h	m	转速 n r／min	效率 η （%）	轴功率 N KW	电机型号	功率 KW	必需汽蚀余量（NPSH）r （m）	叶轮直径 D （mm）	进口 mm	出口 mm	泵重 (kg)
800S47	4320 5500 6480	51 47 42	742	81 90 88	740.7 782.2 842.2	Y6301-8/1000		6.5	820	800	600	8200
800S47J	3000 4400 5200	35 30 26	590	80 89 86	357.4 403.9 428.1	Y5002-10/450		4	820	800	600	8200
800S47A	3500 5070 6000	45 40 36	742	81 89 86	529.5 620.5 684	Y5004-8/710		6.5	760	800	600	8200
800S47JA	2800 4060 4800	30 25 22	590	80 88 86	286 314.1 334.4	Y4505-10/355		4	760	800	600	9000
800S76	4680 6240 7200	84 76 67.5	742	86 92 89	1225.5 1405 1489	Y6304-8/1600		5.8 8.4 10.6	990	800	600	9000
800S76J	3960 5070 6210	54.5 48.5 86	590	84.7 90.5 88	671 752 857	Y6303-10/1000		4.5 5.4 8.5	990	800	600	9000
800S76A	4470 5760 6878	76.6 70 61.6	742	85 91 87	1059 1220 1352	Y6303-8/1250		5.7 7.3 10	885	800	600	9000
800S76JA	4320 5000 6300	47.3 43.5 35.2	590	83.7 89.6 85.7	636 666 742	Y6301-10/800		5.7 6.4 9.7	885	800	600	9000
800S76B	4320 5040 6840	67 62 48.2	742	84.3 90.3 86.3	890.7 945.5 1075.5	Y6301-8/1250		5.7 6.4 9.7	840	800	600	9000
800S76JB	3560 4410 4900	34.7 33 31.3	590	83 88.5 86	406 448 486	Y5603-10/560		3.6 4.5 5.3	840	800	600	9000
800SJJ	3990 4940 5320	33.7 32 30.7	495	83 88 84	441 490 530	Y6302-12/630		3.2 3.4 4.7	990	800	600	9000
900S36	6000 7500 9000	40 36 32	590	85 90 86.5	769.4 817.5 907.3	Y6303-10/1000		5.3 6.2 7.3	980	900	900	11200
900S36A	5700 6600 7900	34.3 32 27.5	590	85.6 88 86.1	622.4 654 687.6	Y6301-10/800		4 4.5 5.3	905	900	900	11200
1200S22	7920 9612 10800	25.5 22 18	495	87 89 85	644 662 638	Y6303-10/800		4.7 5.1 6.3	910	900	900	11200
1200S22A	7200 9000 10080	22.5 20.2 17.5	495	83.8 86.5 82.2	534 573 585	Y6301-12/710		5.8	910	1200	800	25600

S型单级双吸泵（中开泵）
