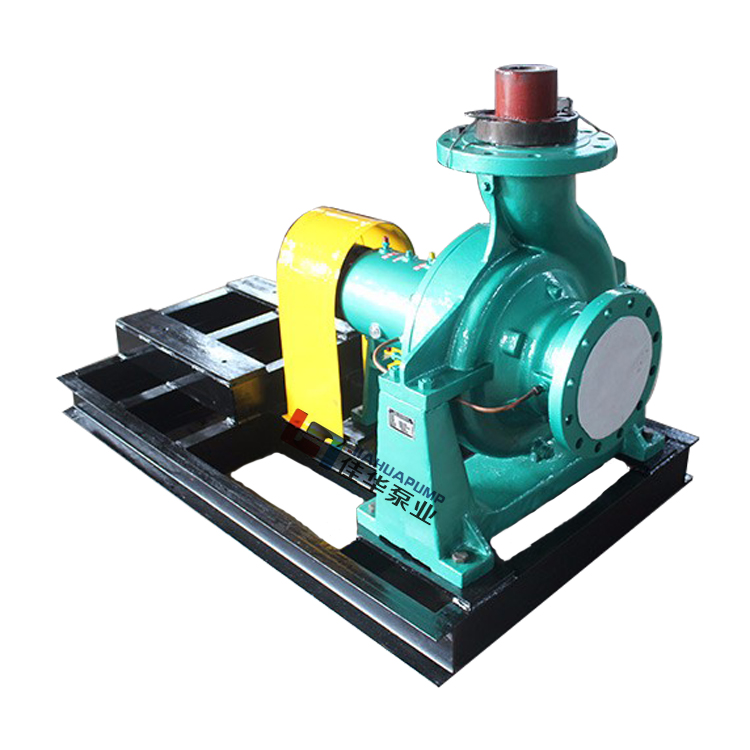

R型热水循环泵

R型热水循环泵适用于冶金、电站、化工等部门，用于输送250℃以下不含固体颗粒的高压热水之用。被输送热水温度为250℃，泵进口压力为5MPa；热水温度不高于250℃，泵进口压力不应大于3MPa。

型号说明

例：100R-37A；

100—进口直径为100mm；

R—表示热水循环泵；

37—表示泵设计点扬程为37m；

A—叶轮外径改变。

结构特点

主要由泵体、叶轮、轴、冷却室、泵体支架、悬架、密封部件、密封环等组成，泵进口为水平轴向．出口垂直向上。叶轮经过静平衡校验，用叶轮螺母与轴套一起固定在轴上，泵轴由一对单列向心推力球轴承和一只单列向心球轴承（或单列向心圆柱菠子轴承）支承在悬架上，泵体与冷却室及悬架用螺栓联接，泵通过弹性联轴器由电机直接驱动，从传动端看，泵为顺时针方向旋转。泵的密封采用浮动密封环密封，或采用耐高温高压机械密封；泵的轴向力由单列向心推力球轴承承受，有的泵采用带背叶片的叶轮平衡轴向推力；浮动环密封部件和悬架部件均设有冷却室，外接冷却水量为0.3一O.6m3/h。

主要用途

适用于冶金、电站、塑料、橡胶、纺织、化工、木材与造纸等部门．输送温度在250℃以下不含固体颗粒的热水．也是各类取暖装置中输送循环热水中比较理想的一种用泵。

轴封形式

填料密封或机械密封，根据用户需求，可配套换热器。
