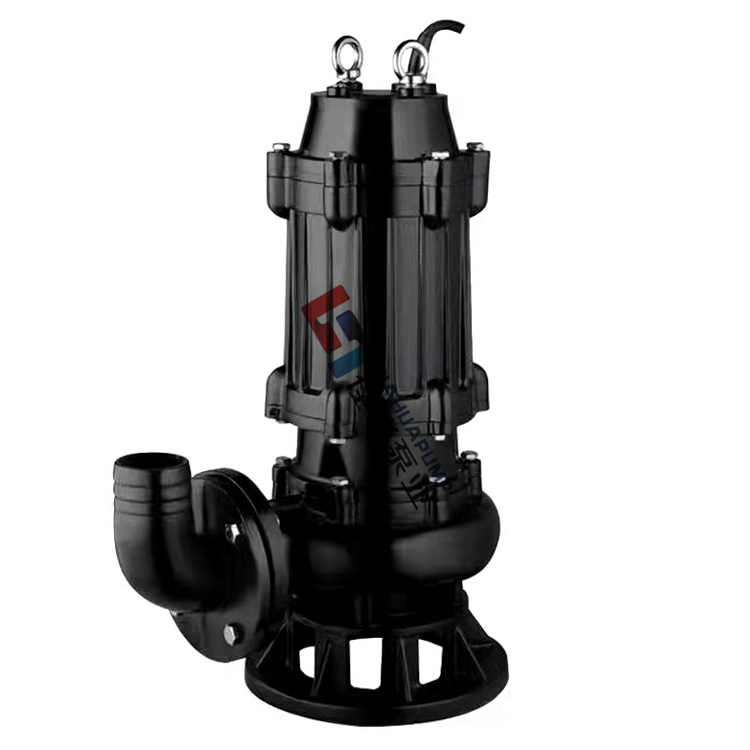

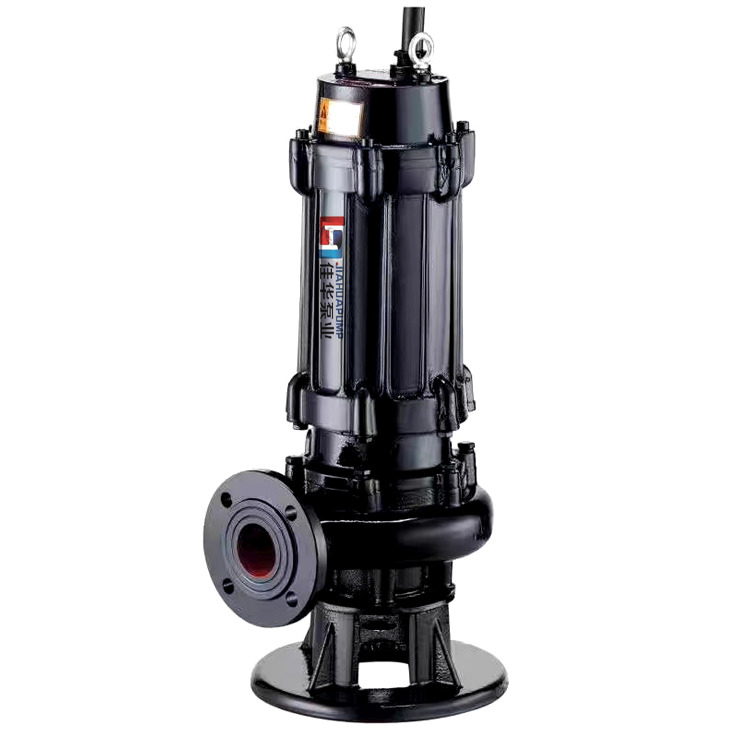

QW型潜污泵

产品简介

QW型潜污泵是在引进国外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有独特效果。该系列泵采用独特叶轮结构和新型机械密封，能有效地输送含固体物和长纤维。叶轮与传统叶轮相比，该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高、叶轮经动静平衡试验，使泵在运行中无振动。

型号意义

例:40QW(WQ) P15-30-2.2

40——排出口径（mm）

WQ(QW)——潜水式无堵塞排污泵

P——不锈钢（P）、防爆（B）

15——流量（m³/h）

30——扬程（m）

2.2——配用电机功率（kW）

产品特点

1、采用独特的单片或双片叶轮结构，大大提高了污物通过能力，能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。

2、机械密封采用新型硬质耐腐的钛化钨材料，可使泵安全连续运行8000小时以上。

3、整体结构紧凑、体积小、噪声小、节能效果显著，检修方便，无需建泵房，潜入水中即可工作，大大减少工程造价。

4、该泵密封油室内设置有高精度抗干扰漏水检测传感器，定子绕组内预埋了热敏元件，对水泵电机自动保护。

5、可根据用户需要配备全自动控制柜，对泵的漏水、漏电、过载及超温等进行自动保护，提高了产品的安全性与可靠性。

6、浮球开关可以根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。

7、WQ系列可根据用户需要配备双导轨自动耦合安装系统，它给安装、维修带来更大方便，人可不必为此而进入污水坑。

8、能够在全扬程内使用，而保证电机不会过载。

9、有两种不同的安装方式，固定式自动耦合安装系统、移动式自由安装系统。

主要用途

适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业，以及城市污水处理厂排水系统、市政工程、建筑工地等行业输送带颗粒的污水、污物，也可用于抽送清水及带腐蚀性介质。

性能参数

型号	出口直径 mm	流量 m³／h	扬程 H	转速 rpm	效率 %	电压 V	电机功率 KW	通过粒径 mm	重量 kg
50QW-10-1.1	50	15	10	2830	62	380	1.1	15	40
50QW18-15-1.5	50	18	15	2840	64	380	1.5	15	45
50QW25-10-1.5	50	25	10	2840	65	380	1.5	15	45
50QW15-22-2.2	50	15	22	2840	56	380	2.2	15	50
50QW27-15-2.2	50	27	15	2840	66	380	2.2	15	50
80QW42-9-2.2	80	42	9	2840	72	380	2.2	15	50
50QW15-28-3	50	15	28	2870	53	380	3	15	65
50QW25-22-3	50	25	22	2870	53	380	3	15	65
80QW50-10-3	80	50	10	2870	71	380	3	25	75
100QW70-7-3	100	70	7	1430	75	380	3	30	100
50QW15-35-4	50	15	35	2890	48	380	4	15	85
50QW30-22-4	50	30	22	2890	66	380	4	15	85
50QW40-15-4	50	40	15	2890	67	380	4	15	82
80QW50-12-4	80	50	12	2890	68	380	4	25	90
80QW60-13-4	80	60	13	1440	70	380	4	25	110
100QW70-10-4	100	70	10	1440	69.7	380	4	30	120
100QW100-7-4	100	100	7	1440	75	380	4	30	120
50QW15-45-5.5	50	15	45	2900	48	380	5.5	15	150
50QW30-30-5.5	50	30	30	2900	60	380	5.5	15	150
80QW45-22-5.5	80	45	22	2900	68	380	5.5	25	160
100QW65-15-5.5	100	65	15	1440	70	380	5.5	30	170
150QW140-7-5.5	150	140	7	1440	72	380	5.5	40	180
50QW30-40-7.5	50	30	40	2900	60	380	7.5	15	160
100QW70-20-7.5	100	70	20	1440	63	380	7.5	30	190
150QW100-15-7.5	150	100	15	1440	74	380	7.5	40	198
150QW145-10-7.5	150	145	10	1440	75	380	7.5	40	198
150QW210-7-7.5	150	210	7	1440	76	380	7.5	40	198
80QW50-35-11	80	50	35	1460	60	380	11	30	250
100QW70-22-11	100	70	22	1460	62	380	11	30	250
150QW200-10-11	150	200	10	1460	75	380	11	40	260
200QW360-6-11	200	360	6	970	76	380	11	50	280
100QW87-28-15	100	87	28	1460	62	380	15	30	300

参数型号	出口直径 mm	流量 m³／h	扬程 H	转速 rpm	效率 %	电压 V	电机功率 KW	通过粒径 mm	重量 kg
100QW100-22-15	100	100	22	1460	66	380	15	30	300
150QW140-18-15	150	140	18	1460	70	380	15	40	300
150QW150-15-15	150	150	15	1460	72	380	15	40	300
150QW200-14-15	150	200	14	1460	73	380	15	40	300
200QW300-10-15	300	300	10	1460	76	380	15	50	330
200QW400-7-15	200	400	7	970	77	380	15	50	400
100QW70-10-18.5	150	70	40	1470	56	380	18.5	30	480
150QW150-22-18.5	150	150	22	1470	71	380	18.5	40	480
200QW250-15-18.5	200	250	14	1470	73	380	18.5	50	500
150QW130-30-22	150	130	30	1470	67	380	22	40	520
150QW200-22-22	150	200	22	970	72	380	22	40	760
200QW250-17-22	200	250	17	1470	72	380	22	50	520
200QW400-10-22	200	400	10	970	74	380	22	50	800
250QW600-7-22	250	600	7	970	79	380	22	55	800
300QW720-6-22	300	720	6	730	80	380	22	60	900
150QW100-40-30	150	100	40	980	58	380	30	40	880
150QW200-30-30	150	200	30	980	70	380	30	40	880
200QW360-15-30	200	360	15	980	76	380	30	50	880
250QW500-10-30	250	500	10	980	77	380	30	55	880
400QW1250-5-30	400	1250	5	730	78	380	30	80	980
150QW140-45-37	150	350	45	1480	65	380	37	40	720
200QW350-20-37	200	350	20	980	76	380	37	50	980
250QW700-11-37	250	700	11	740	80	380	38	55	1100
300QW900-8-37	300	900	8	740	81	380	37	60	1100
400QW1440-55-37	400	1440	5.5	740	82	380	37	80	1150
200QW250-35-45	200	250	35	980	71	380	45	80	1300
200QW400-24-45	200	400	24	980	76	380	45	50	1300
250QW600-15-45	250	600	15	980	78	380	45	55	1300
350QW1100-10-45	350	1100	10	740	80	380	45	70	1420
200QW400-34-55	200	400	34	980	78	380	55	50	1200
250QW600-200-55	250	600	20	980	79	380	55	55	1300
300QW800-15-55	300	800	15	980	80	380	55	60	1350

参数型号	出口直径 mm	流量 m³／h	扬程 H	转速 rpm	效率 %	电压 V	电机功率 KW	通过粒径 mm	重量 kg
400QW1700-7-55	400	1700	7	740	81	380	55	80	1400
250QW600-25-75	250	600	25	985	78	380	75	55	1560
250QW700-22-75	250	700	22	985	79	380	75	55	1560
350QW1200-14-75	350	1200	14	985	80	380	75	70	1650
400QW1500-10-75	400	1500	10	740	80	380	75	80	1700
400QW2100-7-75	400	2100	7	590	79	380	75	80	1700
200QW400-40-90	200	400	40	985	72	380	90	50	1750
250QW600-30-90	250	600	30	985	76	380	90	55	1750
350QW1200-18-90	350	1200	18	985	81	380	90	70	1900
400QW1500-15-90	350	1500	15	985	81	380	90	80	1900
450QW2200-10-90	450	2200	10	740	80	380	90	90	2200
500QW2800-7-90	500	2800	7	590	80	380	90	100	2400
250QW600-40-110	250	600	40	985	73	380	110	55	2100
250QW700-33-110	250	700	33	985	76	380	110	55	2100
300QW950-24-110	300	950	24	985	80	380	110	60	2150
550QW3500-7-110	550	3500	7	590	80	380	110	105	2300
300QW800-36-132	300	800	36	985	76	380	132	60	2450
350QW1000-28-132	350	1000	28	985	80	380	132	70	2450
450QW2000-15-132	450	2000	15	740	80	380	132	90	2650
350QW1000-36-160	350	1000	36	985	76	380	160	70	3000
400QW1500-26-160	400	1500	26	985	81	380	160	80	3000
400QW1700-22-160	400	1700	22	740	80	380	160	80	3200
500QW2600-15-160	500	2600	15	740	82	380	160	100	3200
550QW3000-12-160	550	3000	12	740	82	380	160	105	3200
600QW3500-12-185	600	3500	12	590	82	380	185	110	3500
400QW1700-30-200	400	1700	30	980	82	380	200	80	3800
550QW3000-16-200	550	3000	16	740	82	380	200	105	3800
500QW2400-22-220	500	2400	22	740	82	380	220	100	4200
400QW1800-32-250	400	1800	32	985	81	250	250	80	4300
500QW2700-24-250	500	2700	24	740	84	380	250	100	4600
600QW3800-17-250	600	3800	17	590	85	380	250	110	4800
400QW1500-47-280	400	1500	47	985	82	380	280	80	4500

注：该系列泵和JYWQ参数一致
