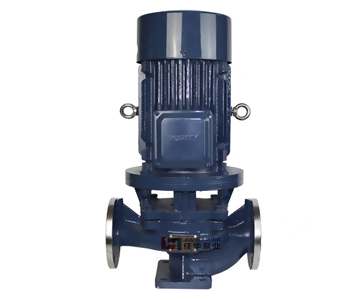

IHG型化工管道泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
IHG系列化工管道离心泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用单机单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、空调冷却循环水、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
1、吸入压力≤1．0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
产品特点
1、结构紧凑，机泵一体、外形美观、占地面积少，与普通卧式泵比较，占地面积减少30%。如采用户外电机则无需泵房，可置于户外使用。
2、轴封采用优质机械密封。泵运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动、低噪音，延长了泵的使用寿命，改善了使用环境。
3、采用先进水力模型，具有效率高，性能好等特点。
4、ISG系列泵进出口均为水平方向；ISW系列泵进口为水平方向，出口为垂直向上结构，便于管路布置。
产品用途
IHG管道化工泵，供输送不含固体颗料，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20~C～+120℃。
工作条件
1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
型号意义
IHG100-160(I)A(B)
IHG表示立式化工管道泵
100表示泵进出口公称直径mm
160表示叶轮名义外径mm
I表示流量分类
A表示叶轮经第一次切割
B表示叶轮经第二次切割
温馨提醒：为了节约您查看时长，该页面只放置部分参数表，如有需要您可以直接联系客服咨询、选型及报价！
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
153
|
100-315
| 60 100 120 | 16.7 27.8 33.3 | 133 125 118 | 55 66 67 |
2900
|
75
|
4.0
|
154
|
100-315A
| 57.3 95.5 114.6 | 15.9 26.5 31.8 | 121 114 107 | 54 66 67 |
2900
|
55
|
4.0
|
155
|
100-315B
| 54.5 90.8 109 | 15,1 25.2 30.2 | 109.5 103 97.2 | 52 65 65 |
2900
|
45
|
4.0
|
156
|
100-315C
| 49.5 82.5 99 | 13.7 22.9 27.5 | 90 85 80 |
63
|
2900
|
37
|
4.0
|
157
|
100-350
| 70 100 130 | 19.4 27.8 36.1 | 165 150 137 | 57 63 65 |
2900
|
90
|
4.0
|
158
|
100-350A
| 65.4 93.5 121.6 | 18.2 26 33.9 | 155 142 135 | 58 62 64 |
2900
|
75
|
4.0
|
159
|
100-350B
| 61 87.0 113 | 69.0 24.2 31.4 | 140 135 125 | 57 61 63 |
2900
|
75
|
4.0
|
160
|
100-350C
| 48 80 96 | 13.3 22.2 26.7 | 100 96 93.5 |
55
|
2900
|
55
|
4.0
|
161
|
100-100(I)
| 100 160 200 | 27.8 44.4 55.5 | 13 12.5 11 | 71 82 81 |
2900
|
11.0
|
4.0
|
162
|
100-125(I)
| 100 160 200 | 27.2 44.4 55.5 | 22.5 20 17 | 70 80 80 |
2900
|
15.0
|
4.0
|
163
|
100-125(I)A
| 88 143 176 | 24.4 39.7 48.9 | 18 16 13.6 |
77
|
2900
|
11.0
|
4.0
|
164
|
100-160(I)
| 100 160 200 | 27.8 44.4 55.5 | 35 32 28 | 66 78 76 |
2900
|
22
|
4.0
|
165
|
100-160(I)A
| 93.5 150 187 | 26 41.7 51.9 | 31 28 24.5 |
76
|
2900
|
18.5
|
4.0
|
166
|
100-200(I)
| 100 160 200 | 27.8 44.4 55.5 | 54 50 46 | 65 77 75 |
2900
|
37
|
4.0
|
167
|
100-200(I)A
| 93.5 150 187 | 26 41.7 51.9 | 47.5 44 40.5 |
76
|
2900
|
30
|
4.0
|
168
|
100-200(I)B
| 85 138 170 | 23.6 38.3 47.2 | 40 37 34 |
75
|
2900
|
22
|
4.0
|
169
|
100-250(I)
| 100 160 200 | 27.8 44.4 55.5 | 86 80 73 | 62 75 74 |
2900
|
55
|
4.0
|
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
170
|
100-250(I)A
| 93.5 150 187 | 26 41.7 51.9 | 75 70 64 |
74
|
2900
|
45
|
4.0
|
171
|
100-250(I)B
| 85 138 170 | 23.6 38.3 47.2 | 64 60 55 |
73
|
2900
|
37
|
4.0
|
172
|
125-160
| 120 200 240 | 33.3 55.5 66.7 | 35 32 28 | 64 76 75 |
2900
|
30
|
4.5
|
173
|
125-160A
| 112 187 224 | 31.1 51.9 62.2 | 30.5 28 24 | 63 75 75 |
2900
|
22
|
4.5
|
174
|
125-200
| 120 200 240 | 33.3 55.5 66.7 | 54 50 46 | 63 74 73 |
2900
|
45
|
4.5
|
175
|
125-200A
| 112 187 224 | 31.1 51.9 62.2 | 47 44 40 | 62 73 73 |
2900
|
37
|
4.5
|
176
|
125-200B
| 104 172 208 | 28.9 47.8 57.8 | 40 37 34.5 | 61 72 73 |
2900
|
30
|
4.5
|
177
|
125-250
| 120 200 240 | 33.3 55.5 66.7 | 85 80 76 | 60 72 71 |
2900
|
75
|
4.5
|
178
|
125-250A
| 112 187 224 | 31.1 51.9 62.2 | 74 70 56 | 60 72 74 |
2900
|
55
|
4.5
|
179
|
125-250B
| 104 172 208 | 28.9 47.8 57.8 | 64 60 57 | 58 71 73 |
2900
|
45
|
4.5
|
180
|
125-315
| 120 200 240 | 33.3 55.5 66.7 | 132 125 120 | 60 75 77 |
2900
|
110
|
4.5
|
181
|
125-315A
| 112 187 224 | 31.1 51.9 62.2 | 115 110 104.5 | 63 74 72 |
2900
|
90
|
4.5
|
182
|
125-315B
| 104 172 208 | 28.9 47.8 57.8 | 99 93 89 | 60 72 71 |
2900
|
75
|
4.5
|
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
183
|
125-350
| 96 160 192 | 26.7 44.7 53.8 | 162 150 137 | 70 75 74 |
2900
|
110
|
4.5
|
184
|
125-350A
| 90 150 180 | 25 41.7 50 | 155 142 135 | 69 74 74 |
2900
|
90
|
4-5
|
185
|
125-350B
| 86 143 172 | 23.9 39.7 47.8 | 140 135 125 | 68 73 73 |
2900
|
75
|
4.5
|
186
|
125-350C
| 96 160 192 | 26.6 44.4 53.3 | 99.8 96 91.5 |
68
|
2900
|
75
|
5.5
|
187
|
150-250
| 120 200 240 | 33.3 55.5 66.7 | 85 80 76 | 60 73 70 |
2900
|
75
|
4.5
|
188
|
150-250A
| 112 187 224 | 31.1 51.9 62.2 | 74 70 65 | 58 72 74 |
2900
|
55
|
4.5
|
189 , |
150-250B
| 104 172 208 | 28.9 47.8 57.8 | 64 60 57 | 58 71 73 |
2900
|
45
|
4.5
|
190
|
150-315
| 120 200 240 | 33.3 55.5 66.7 | 132 125 120 | 60 75 77 |
2900
|
110
|
4.5
|
191
|
150-315A
| 112 187 224 | 31.1 51.9 62.2 | 115 110 104.5 | 63 74 72 |
2900
|
90
|
4.5
|
192
|
150-315B
| 104 172 208 | 28.9 47.8 57.8 | 99 93 89 | 60 72 71 |
2900
|
75
|
4.5
|
193
|
150-350
| 120 200 240 | 33.3 55.5 66.7 | 156 150 143 | 53 68 72 |
2900
|
132
|
5.5
|
194
|
150-350A
| 112 187 224 | 31.1 51.9 62.2 | 136 131 125 | 55 68 70 |
2900
|
110
|
5.5
|
195
|
150-350B
| 104 172 208 | 28.9 47.8 57.8 | 115 110 106 | 56 69 70 |
2900
|
90
|
5.5
|
196
|
150-350C
| 96 160 192 | 26.6 44.4 53.3 | 99.8 96 91.5 |
68
|
2900
|
75
|
5.5
|
注：如使用介质为带有细小颗粒，请在订货时注明，以便我公司采用耐磨式机械密封。
