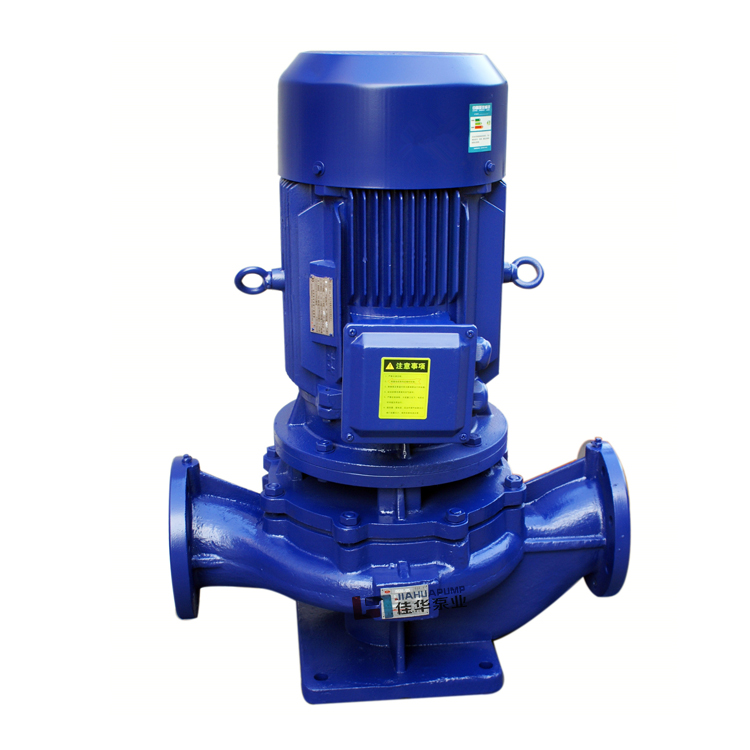

IRG型热水管道泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，IRG型热水管道泵使用温度T≤120℃。
IRG系列热水管道泵，是本单位科技人员联合国内水泵专家选用优秀水力模型，采用单机单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派出适用热水、高温、腐蚀性化工泵、空调冷却循环水、油泵。该系列产品具有高效节能、噪音低、性能可靠等优点。
1、吸入压力≤1．0MPa，或泵系统最高工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
产品特点
1、结构紧凑，IRG系列为立式结构，机泵一体、外形美观、占地面积少，与普通卧式泵比较，占地面积减少30%。如采用户外电机则无需泵房，可置于户外使用。
2、轴封采用优质机械密封。泵运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中间结构，增加了运行的平稳性，叶轮具有极好的动静平衡，运行时无振动、低噪音，延长了泵的使用寿命，改善了使用环境。
3、采用先进水力模型，具有效率高，性能好等特点。
产品用途
IRG热水管道泵广泛适用于：冶金、化工、纺织、造纸、以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，IRG型使用温度T≤120℃。
工作条件
1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便我公司采用耐磨式机械密封。
型号意义
IRG100-160(I)A(B)
IRG表示立式热水离心泵
100表示泵进出口公称直径mm
160表示叶轮名义外径mm
I表示流量分类
A表示叶轮经第一次切割
B表示叶轮经第二次切割
温馨提醒：为了节约您查看时长，该页面只放置部分参数表，如有需要您可以直接联系客服咨询、选型及报价！
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
103
|
80-100A
| 27 44.8 54 | 7.5 12.4 15 | 11.5 10 8.5 | 64 72 70 |
2900
|
2.2
|
3.0
|
104
|
80-125
| 30 50 60 | 8.3 13.9 16.7 | 22.5 20 18 | 62 73 72 |
2900
|
5.5
|
3.0
|
105
|
80-125A
| 27 44.8 54 | 7.5 12.4 15 | 18 16 14 | 60 72 71 |
2900
|
4.0
|
3.0
|
106
|
80-160
| 30 50 60 | 8.3 13.9 16.7 | 36 32 29 | 63 72 72 |
2900
|
7.5
|
3.0
|
107
|
80-160A
| 28 46.8 56 | 7.78 13.0 15.6 | 32 28 26 | 62 70 72 |
2900
|
7.5
|
3.0
|
108
|
80-160B
| 26 43.2 52 | 7.2 12.0 14.4 | 27 24 22 | 60 70 71 |
2900
|
5.5
|
3.0
|
109
|
80-200
| 30 50 60 | 8.3 13.9 16.7 | 53 50 47 | 54 68 70 |
2900
|
15.0
|
3.0
|
110
|
80-200A
| 28 46.8 56 | 7.78 13.0 15.6 | 46 44 42 | 53 68 70 |
2900
|
11.0
|
3.0
|
111
|
80-200B
| 26 43 52 | 7.2 11.9 14.4 | 40 37 34 | 52 66 68 |
2900
|
7.5
|
3.0
|
112
|
80-250
| 30 50 60 | 8.3 13.9 16.7 | 84 80 75 | 51 62 63 |
2900
|
22.0
|
3.0
|
113
|
80-250A
| 28 46.8 56 | 7.78 13.0 15.6 | 73 70 65 | 50 61 61 |
2900
|
18.5
|
3.0
|
114
|
80-250B
| 26 43 52 | 7.2 11.9 14.4 | 63 60 56 | 50 60 60 |
2900
|
15.0
|
3.0
|
115
|
80-315
| 30 50 60 | 8.33 13.9 16.7 | 128 125 123 | 41 54 57 |
2900
|
37.0
|
3.0
|
116
|
80-315A
| 27.5 45.8 55 | 7.64 12.7 15.3 | 107.5 105 103 | 40 53 54 |
2900
|
30.0
|
3.0
|
117
|
80-315B
| 26 43 52 | 7.2 11.9 14.4 | 96.5 93 91 | 41 53 53 |
2900
|
30.0
|
3.0
|
118
|
80-315C
| 24.7 41.3 49.5 | 6.86 11.5 3.8 | 87 85 83.6 |
51
|
2900
|
22
|
3.0
|
119
|
80-350
| 35 50 65 | 9.72 13.9 18.1 | 165 150 137 | 49 55 57 |
2900
|
55
|
3.0
|
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
120
|
80-350A
| 32.5 46.8 60.5 | 9.0 13.0 16.8 | 155 142 135 | 48 53 50 |
2900
|
45
|
3.0
|
121
|
80-350B
| 31 44.5 58 | 8.6 12.4 16.1 | 140 135 125 | 47 52 55 |
2900
|
37
|
3.0
|
122
|
80-350C
| 24 40 48 | 6.66 11.1 14.4 | 99.8 96 93.5 |
46
|
2900
| 30 |
3.0
|
123
|
80-100(I)
| 60 100 120 | 16.7 27.8 33.3 | 14 12.5 11 | 65 76 75 |
2900
|
5.5
|
4.5
|
124
|
80-100(I)A
| 54 89 108 | 15 24.7 30 | 11 10 8.9 | 63 75 74 |
2900
|
4.0
|
4.5
|
125
|
80-125(I)
| 60 100 120 | 16.7 27.8 33.3 | 24 20 16.5 | 66 76 75 |
2900
|
11.0
|
4.5
|
126
|
80-125(I)A
| 54 89 108 | 15 24.7 30 | 19 16 13 | 63 75 72 |
2900
|
7.5
|
4.5
|
127
|
80-160(I)
| 60 100 120 | 16.7 27.8 33.3 | 36 32 28 | 70 78 75 |
2900
|
15.0
|
4.5
|
128
|
80-160(I)A
| 56 93.5 112 | 15.5 26 31.1 | 31 28 24 | 68 76 73 |
2900
|
11.0
|
4.5
|
129
|
80-160(I)B
| 52 86.4 104 | 14、4 24 28.9 | 26.5 24 20.5 | 67 75 74 |
2900
|
11.0
|
4.5
|
130
|
80-200(I)
| 60 100 120 | 16.7 27,8 33.3 | 54 50 47 | 64 74 75 |
2900
|
22.0
|
4.0
|
131
|
80-200(I)A
| 56 93.5 112 | 15.5 26 31.1 | 47 44 41 | 65 73 73 |
2900
|
18.5
|
4.0
|
132
|
80-200(I)B
| 52 86.4 104 | 14.4 24 28.9 | 41 37 35 | 62 72 72 |
2900
|
15.0
|
4.0
|
133
|
80-250(I)
| 60 100 120 | 16.7 27.8 33.3 | 87 80 74.5 | 61 72 73 |
2900
|
37.0
|
4.0
|
134
|
80-250(I)A
| 56 93.5 112 | 15.5 26 31.1 | 75 70 65 | 60 71 72 |
2900
|
30.0
|
4.0
|
135
|
80-250(I)B
| 52 86.4 104 | 14.4 24 28.9 | 65 60 56 | 60 70 72 |
2900
|
30.0
|
4.0
|
136
|
80-315(I)
| 60 100 120 | 16.7 27.8 33.3 | 133 125 118 | 55 66 67 |
2900
|
75.0
|
4.0
|
序号 | 型号 | 流量Q | 扬程 (m) | 效率 (％) | 转速 (r/min) | 电机功率(kW) | 允许汽蚀余量(m) | |
(m3/h) | (L/s) | |||||||
137
|
80-315(I)A
| 57.3 95.5 114.6 | 15.9 26.5 31.8 | 121 114 107 | 54 66 67 |
2900
|
55.0
|
4.0
|
138
|
80-315(I)B
| 54.5 90.8 109 | 15.1 25.2 30.2 | 109.5 103 97.2 | 52 65 65 |
2900
|
45.0
|
4.0
|
139
|
80-315(I)C
| 49.5 82.5 99 | 13.7 22.9 27.5 | 90 85 80 |
63
|
2900
|
37
|
4.0
|
140
|
100-100
| 60 100 120 | 16.7 27.8 33.3 | 14 12.5 11 | 65 76 75 |
2900
|
5,5
|
4.5
|
141
|
100-100A
| 54 89 108 | 15 24.7 30 | 11 10 8.9 | 63 75 74 |
2900
|
4.0
|
4.5
|
142
|
100-125
| 60 <, DIV>100 120 | 16.7 27.8 33.3 | 24 20 16.5 | 66 76 75 |
2900
|
11.0
|
4.5
|
143
|
100-125A
| 54 89 108 | 15 24,7 30 | 19 16 13 | 56.3 75 72 |
2900
|
7.5
|
4.5
|
144
|
100-160
| 60 100 120 | 16.7 27.8 33.3 | 26 32 28 | 70 78 75 |
2900
|
15.0
|
4.5
|
145
|
100-160A
| 56 93.5 112 | 15.5 26 31.1 | 31 28 24 | 68 76 73 |
2900
|
11.0
|
4.5
|
146
|
100-160B
| 52 86.4 104 | 14.4 24 28.9 | 26.5 24 20.5 | 67 75 74 |
2900
|
11.0
|
4.0
|
147
|
100-200
| 60 100 120 | 16.7 27.8 33.3 | 54 50 47 | 64 74 75 |
2900
|
22.0
|
4.0
|
148
|
100-200A
| 56 93.5 112 | 15.5 26 31.1 | 47 44 41 | 65 73 73 |
2900
|
18.5
|
4.0
|
149
|
100-200B
| 52 86.4 104 | 14.4 24 28.9 | 41 37 35 | 62 72 72 |
2900
|
15
|
4.0
|
150
|
100-250
| 60 100 120 | 16,7 27.8 33.3 | 87 80 74.5 | 61 72 73 |
2900
|
37
|
4.0
|
151
|
100-250A
| 56 93.5 112 | 15.5 26 31.1 | 75 70 65 | 60 71 72 |
2900
|
30
|
4.0
|
152
|
100-250B
| 52 86.4 104 | 14.4 24 28.9 | 65 60 56 | 60 70 72 |
2900
|
30
|
4.0
|
注：您可以提供需要参数或者工况，让在线客服帮您选型！
