输送不含固体颗粒、温度为-20℃～105℃、粘度小于120厘沲的油类和石油产品。

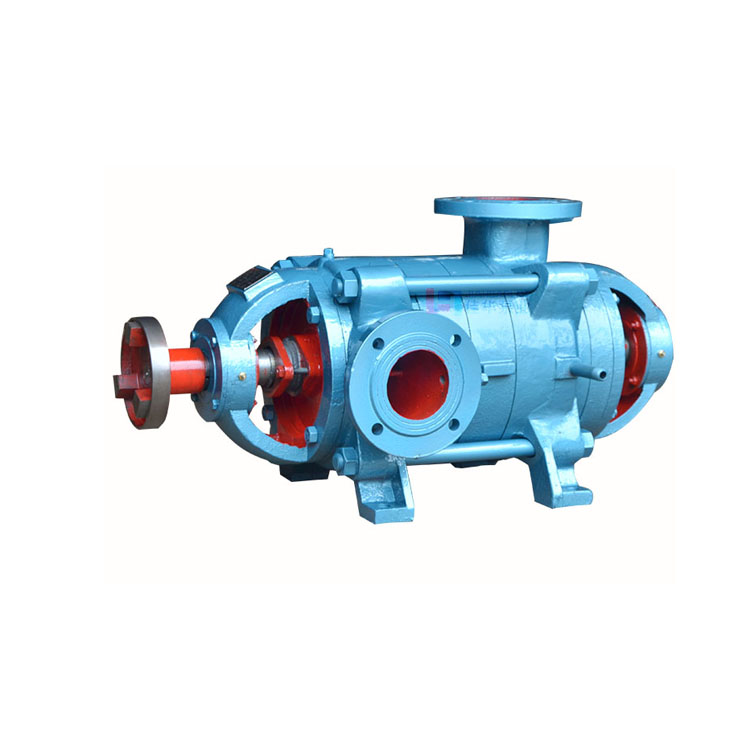

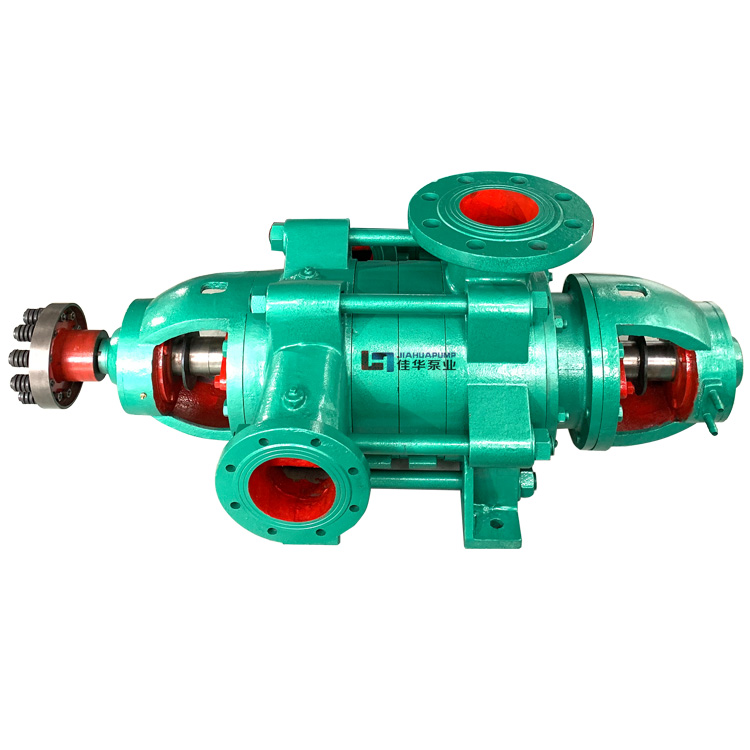

DY型多级离心油泵该系列泵系卧式单吸多级分段式离心泵，采用了高效节能产品的水力模型，具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长：安装维修方便等优点。我公司已通过IS09001∶2016质量体系认证，产品的设计、生产与服务具有严格规范的控制体系，产品质量有充分保障。用于输送不含固体颗粒、温度为-20℃～105℃、粘度小于120厘沲的油类和石油产品。另外，本公司能根据用户需求实现该系列泵多出口的结构及功能。
结构特点
本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：
1、定子部分
主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上
2、转子部件
主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
3、平衡机构
DY型多级离心油泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
型号说明
例：DY46-50×4
DY—多级离心油泵
46—设计点流量为46m3/h
50—设计点单级扬程为50m
4—级数为4级
例：100DY16×3
100—泵吸入口直径为100mm
DY—多级离心油泵
16—泵设计点单级扬程为16m
3—级数为3级
温馨提醒：为了节约您查看时长，该页面只放置部分参数表，如有需要您可以直接联系客服咨询、选型及报价！
DY85-67*(3-9)
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH) r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
3 | 55
85
100 | 15.3
23.6
27.8 | 222 201 183 | 2950 | 58
68
68 | 57.3 68.4 73.3 | 90 | YB2-280M-2 | 3.3
4.0
4.4 | Φ235 | 846 |
4 | 296 268 244 | 76.4 91.2 97.7 | 110 | YB2-315S-2 | 964 | ||||||
5 | 370 335 305 | 95.6 114 122.2 | 132 | YB2-315M1-2 | 1126 | ||||||
6 | 444 402 366 | 114.7 136.9 146.6 | 160 | YB2-315M-2 | 1434 | ||||||
7 | 518 469 427 | 133.8 159.6 171 | 185 | YB2-335M1-2 | 1556 | ||||||
8 | 592 536 488 | 152.9 182.4 195.4 | 220 | YB2-355M1-2 | 1624 | ||||||
9 | 666 603 549 | 172 205.2 219.9 | 250 | YB2-355M2-2 | 1840 | ||||||
DY155-30*(2-10)
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀 余量 (NPSH)r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 119
155
190 | 33
43
52.8 | 64 60 54 | 1480 | 69.5
75
76 | 29.8 33.71 36.95 | 45 | YB2-225M-4 | 3.2
3.9
4.8 | Φ305 | 476 |
3 | 96 90 81 | 44.7 50.57 55.42 | 75 | YB2-280S-4 | 546 | ||||||
4 | 128 120 108 | 59.6 67.42 73.9 | 90 | YB2-280M-4 | 617 | ||||||
5 | 160 150 135 | 74.5 84.28 92.37 | 110 | YB2-315S-4 | 687 | ||||||
6 | 192 180 162 | 89.4 101.1 110.8 | 132 | YB2-315M-4 | 757 | ||||||
7 | 224 210 189 | 104.3 118.0 129.3 | 160 | YB2-315L1-4 | 827 | ||||||
8 | 256 240 216 | 119.2 134.8 147.8 | 200 | YB2-315L2-4 | 897 | ||||||
9 | 288 270 243 | 134.1 151.7 166.3 | 200 | YB2-315L2-4 | 968 | ||||||
10 | 320 300 270 | 149 168.6 184.7 | 220 | YB2-355M1-4 | 1038 | ||||||
DY280-65*(3-10)
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH)r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
3 | 185
280
335 | 51.4
77.8
93.1 | 204 195 186 | 1480 | 57
69
71 | 180 215 239 | 280 | YB2-355L1-4 | 2.8
3.7
5.0 | Φ410 | 1006 |
4 | 272 260 248 | 240 287 319 | 355 | Y4001-4 | 1180 | ||||||
5 | 340 325 310 | 300 359 398 | 450 | Y4003-4 | 1370 | ||||||
6 | 408 390 372 | 361 431 478 | 500 | Y4004-4 | 1552 | ||||||
7 | 476 455 434 | 421 503 558 | 630 | Y4501-4 | 1734 | ||||||
8 | 544 520 496 | 481 575 637 | 710 | Y4502-4 | 1916 | ||||||
9 | 612 585 558 | 541 646 717 | 800 | Y4503-4 | 2098 | ||||||
10 | 680 650 620 | 601 718 797 | 900 | Y4504-4 | 2280 | ||||||
注：订货时，请提供输送油品标号，以便更准确选型报价；
