适用于中、低压锅炉给水 ，主要用于电厂电站，也适用于工厂或城市高压给排水。输送介质温度为 -20℃-150°C ，进口允许压力小于 0. 6MPa
结构说明

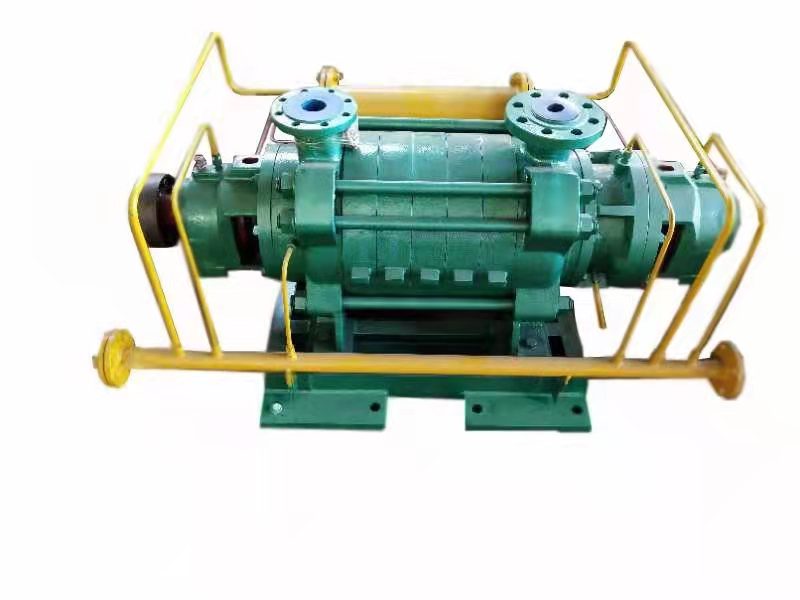

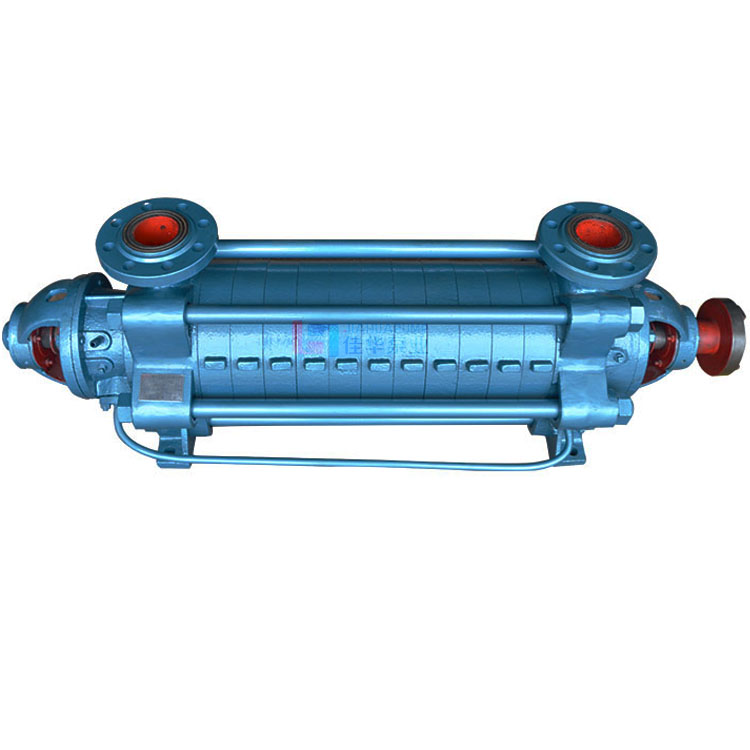

本型泵是单壳体节段式多级离心泵。其吸入口和吐出口均垂直向上。前段、中段和后段用穿杠联接成一体，各段之间静止结合面主要靠金属面密封外，并没有O型胶圈作为辅助密封。DG型高压泵的吸入段、中段、吐出段采用锻件。
轴承平衡
DG型多级锅炉给水泵中压型泵转子由泵轴两端的滚动轴承来支承。稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘自动平衡。均衡回水经过均衡回水管返回到泵吸入段。
转子由泵轴两端的滑动轴承来支承。稀油润滑，且用循环水冷却，转子的轴向推力采用平衡盘平衡。在平衡室和前段之间装有回水管。
DG型多级锅炉给水泵转子由泵两端的滑动轴承来支承。轴承用强制润滑，泵本身配带油系统，转子的轴向推力用平衡盘来平衡。且带有止推轴承，用于承受由于工况变化而产生的残余轴向力，在平衡室体和吸水管之间装有回水管。
水泵驱动

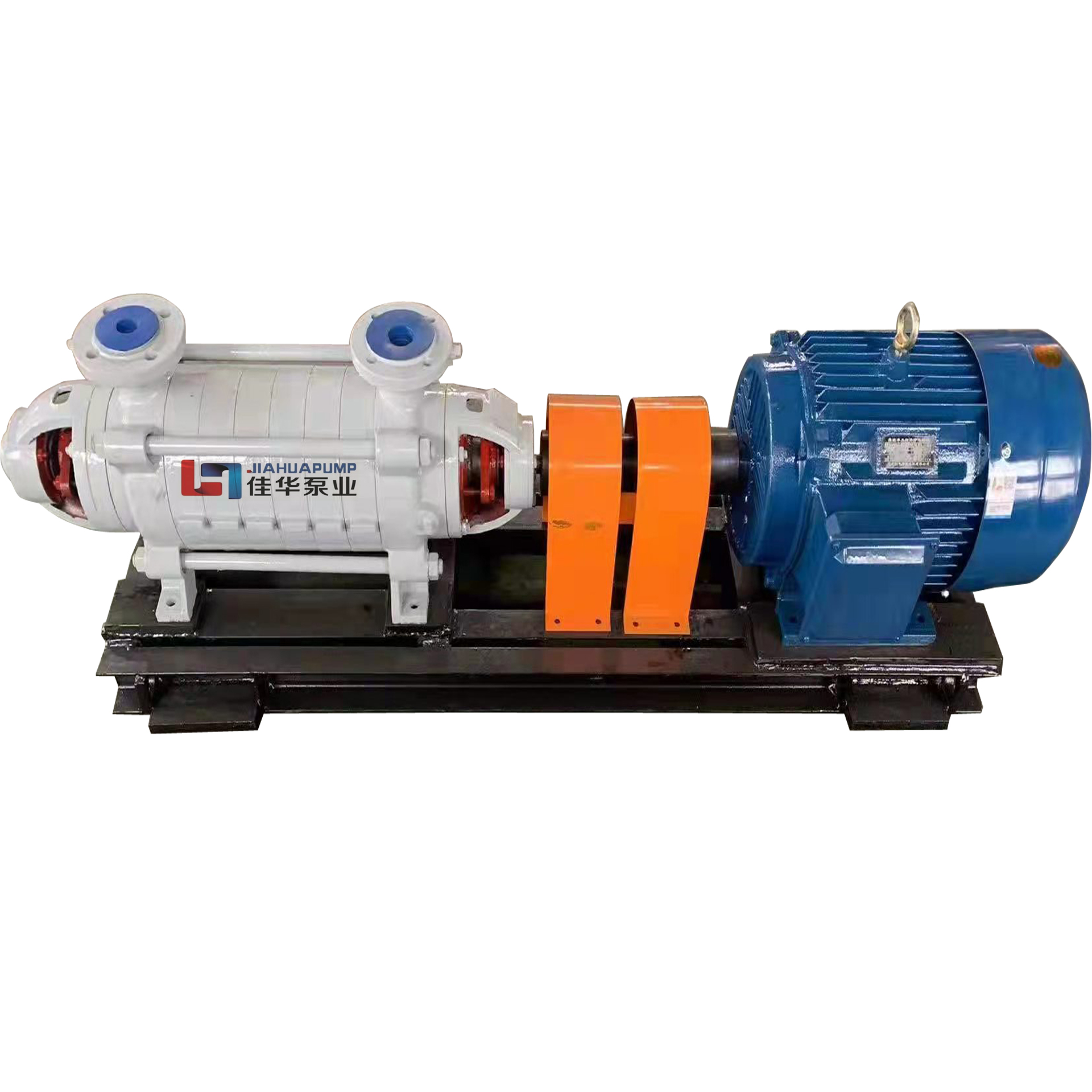

DG型多级锅炉给水泵通过弹性联轴器由电动机驱动，也可根据用户需要配带齿型联轴器，膜片联轴器，液力偶合器，原动机可采小汽轮机或电动机驱动，从传动方向看，泵为顺时针方向旋转。
温馨提醒：为了节约您查看时长，该页面只放置部分参数表，如有需要您可以直接联系客服咨询、选型及报价！
DG6-50*(2-12)
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 （NPSH）r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 3.75
6.3
7.5 | 1.04
1.75
2.08 | 104 100 96 | 2950 | 28
30
29 | 3.79 5.72 6.76 | 11 | YB2-160M1-2 | 3.0
3.0
3.5 | Φ198 | 150 |
3 | 106 150 144 | 5.69 8.58 10.1 | 15 | YB2-160M2-2 | 170 | ||||||
4 | 208 200 192 | 7.58 11.4 13.5 | 18.5 | YB2-160L-2 | 190 | ||||||
5 | 260 250 240 | 9.48 14.3 16.9 | 22 | YB2-180M-2 | 210 | ||||||
6 | 312 300 288 | 11.4 17.2 20.3 | 30 | YB2-200L1-2 | 230 | ||||||
7 | 364 350 336 | 13.3 20.0 23.7 | 30 | YB2-200L1-2 | 250 | ||||||
8 | 416 400 384 | 15.2 22.9 27.0 | 37 | YB2-200L2-2 | 270 | ||||||
9 | 468 450 432 | 17.1 25.7 30.4 | 37 | YB2-200L2-2 | 290 | ||||||
10 | 520 500 480 | 19.0 28.6 33.8 | 45 | YB2-225M-2 | 310 | ||||||
11 | 572 550 528 | 20.8 31.4 37.2 | 45 | YB2-225M-2 | 330 | ||||||
12 | 624 600 576 | 22.7 34.3 40.6 | 55 | YB2-250M-2 | 350 | ||||||
DG46-30*(2-10)
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH) r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 30
46
55 | 8.33
12.8
15.3 | 68 60 54 | 2950 | 64
70
68 | 8.68 10.74 11.89 | 15 | YB2-160M2-2 | 2.4
3.0
4.6 | Φ162 | 152 |
3 | 102 90 81 | 13.02 16.11 17.84 | 22 | YB2-180M-2 | 168 | ||||||
4 | 136 120 108 | 17.36 21.48 23.79 | 30 | YB2-200L1-2 | 183 | ||||||
5 | 170 150 135 | 21.7 26.85 29.74 | 37 | YB2-200L2-2 | 199 | ||||||
6 | 204 180 162 | 26.04 32.21 35.68 | 37 | YB2-200L2-2 | 214 | ||||||
7 | 238 210 189 | 30.38 37.58 41.63 | 45 | YB2-225M-2 | 230 | ||||||
8 | 272 240 216 | 34.72 42.95 47.58 | 55 | YB2-250M-2 | 245 | ||||||
9 | 306 270 243 | 39.06 48.32 53.53 | 55 | YB2-250M-2 | 261 | ||||||
10 | 340 300 270 | 43.4 53.69 59.47 | 75 | YB2-280S-2 | 277 | ||||||
DG85-45*(2-9)
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 （NPSH）r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 55
85
100 | 15.3
23.6
27.8 | 102 90 78 | 2950 | 63
72
70 | 24.25 28.92 30.35 | 37 | YB2-200L2-2 | 3.2
4.2
5.2 | Φ200 | 211 |
3 | 153 135 117 | 36.38 43.37 45.52 | 55 | YB2-250M-2 | 232 | ||||||
4 | 204 180 156 | 48.5 57.82 60.7 | 75 | YB2-280S-2 | 253 | ||||||
5 | 255 225 195 | 60.63 72.28 75.86 | 90 | YB2-280M-2 | 275 | ||||||
6 | 306 270 234 | 72.75 86.73 91.04 | 110 | YB2-315S-2 | 296 | ||||||
7 | 357 315 273 | 84.88 101.2 106.2 | 132 | YB2-315M-2 | 317 | ||||||
8 | 408 360 312 | 97.0 115.6 121.4 | 132 | YB2-315M-2 | 339 | ||||||
9 | 459 405 351 | 109.1 130.1 136.6 | 160 | YB2-315L1-2 | 360 | ||||||
注：订货时，请提供准确介质温度，以便更准确选用泵材质配置；
