输送固体颗粒含量≤15％，粒度≤0.5mm，温度在80℃以下的中性矿井水及类似的其他污水。
结构特点

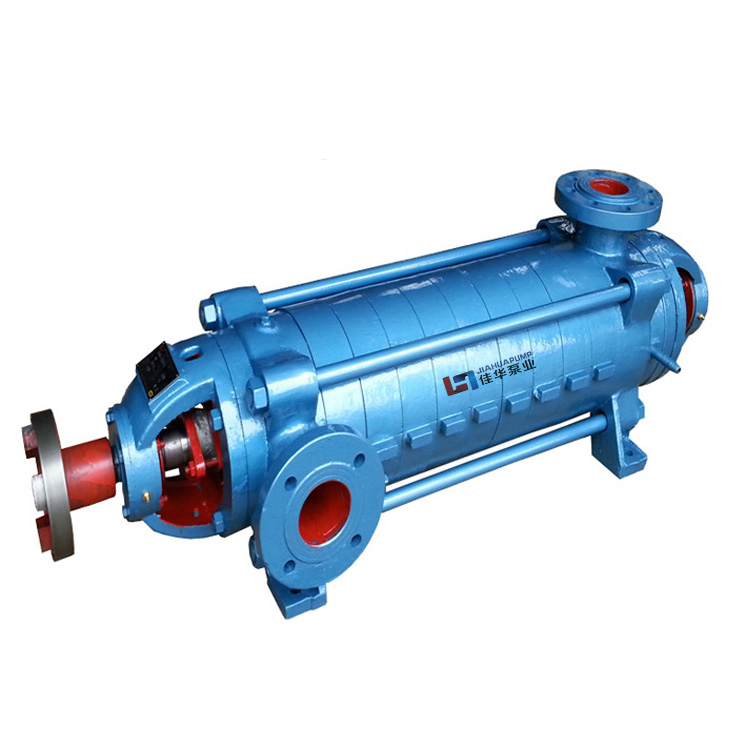

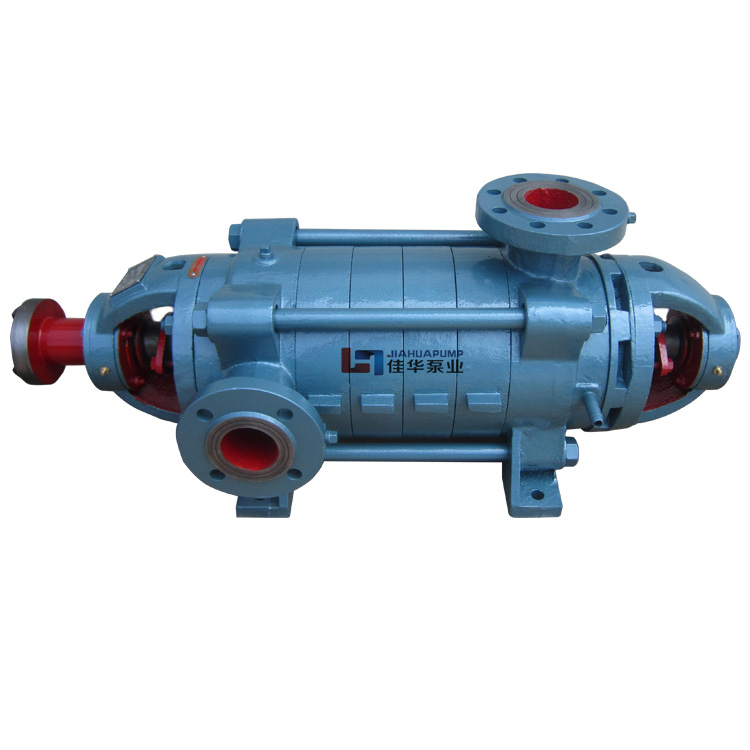

MD(DM)型耐磨矿用多级泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口水平，出口垂直向上具体结构如下：
1、定子部分
主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上
2、转子部件
主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。整个转子支承在两端的轴承上。转子用弹性柱销联轴器与电动机直接联接。为了补偿膨胀在最后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
3、平衡机构
MD(DM)型耐磨矿用多级泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
型号说明
例：DM46-50×4
DM—耐磨多级离心泵
46—设计点流量为46m3/h
50—设计点单级扬程为50m
4—级数为4级
例：100MD16×3
100—泵吸入口直径为100mm
MD—耐磨多级离心泵
16—泵设计点单级扬程为16m
3—级数为3级
温馨提醒：为了节约您查看时长，该页面只放置部分参数表，如有需要您可以直接联系客服咨询、选型及报价！
DM155-67*(2-9)
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH) r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 100
155
185 | 27.8
43.1
51.4 | 152 134 118 | 2950 | 64
74
72 | 64.7 76.5 82.6 | 90 | YB2-280M-2 | 3.2
5.0
6.6 | Φ235 | 880 |
3 | 228 201 177 | 97.0 114.7 123.9 | 132 | YB2-315M-2 | 952 | ||||||
4 | 304 268 236 | 129.4 152.9 165.1 | 185 | YB2-315M1-2 | 1024 | ||||||
5 | 380 335 295 | 161.7 191.2 206.4 | 220 | YB2-355M1-2 | 1145 | ||||||
6 | 456 402 354 | 194 229.5 247.7 | 280 | YB2-355L1-2 | 1435 | ||||||
7 | 532 469 413 | 226.4 267.7 288.9 | 315 | YB2-355L2-2 | 1558 | ||||||
8 | 608 536 472 | 258.8 305.9 330.2 | 355 | YB2-355L1-2 | 1770 | ||||||
9 | 684 603 531 | 291.1 344.2 371.5 | 450 | Y4001-2 | 1860 | ||||||
DM280-65*(3-10)
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH)r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
3 | 185
280
335 | 51.4
77.8
93.1 | 204 195 186 | 1480 | 57
69
71 | 180 215 239 | 280 | YB2-355L1-4 | 2.8
3.7
5.0 | Φ410 | 1006 |
4 | 272 260 248 | 240 287 319 | 355 | Y4001-4 | 1180 | ||||||
5 | 340 325 310 | 300 359 398 | 450 | Y4003-4 | 1370 | ||||||
6 | 408 390 372 | 361 431 478 | 500 | Y4004-4 | 1552 | ||||||
7 | 476 455 434 | 421 503 558 | 630 | Y4501-4 | 1734 | ||||||
8 | 544 520 496 | 481 575 637 | 710 | Y4502-4 | 1916 | ||||||
9 | 612 585 558 | 541 646 717 | 800 | Y4503-4 | 2098 | ||||||
10 | 680 650 620 | 601 718 797 | 900 | Y4504-4 | 2280 | ||||||
DM550-50*(2-9)
级数 | 流 量Q | 扬程 H （m） | 转 速 n （r／min） | 效率 η （%） | 轴功率 N （KW） | 配 用 电 机 | 必需汽蚀余量 (NPSH) r （m） | 叶轮 直径 D （mm） | 泵重 (kg) | ||
m3／h | L／S | 功率 （KW） | 电机型号 | ||||||||
2 | 450
550
590 | 125
152.7
163.9 | 120 100 90 | 1480 | 78
79
75 | 188.5 189.6 192.7 | 250 | Y3554-4 6KV | 5.2
5.8
6.5 | 430 | |
3 | 180 150 135 | 282.8 284.3 289.1 | 355 | Y4001-4 6KV | |||||||
4 | 240 200 180 | 376.9 378.9 385.4 | 450 | Y4003-4 6KV | |||||||
5 | 300 250 225 | 471.3 473.8 481.8 | 560 | Y4005-4 6KV | |||||||
6 | 360 300 270 | 565.5 568.5 578.1 | 710 | Y4502-4 6KV | |||||||
7 | 420 350 315 | 659.8 663.3 674.5 | 800 | Y4503-4 6KV | |||||||
8 | 480 400 360 | 754.0 758.0 770.8 | 900 | Y4504-4 6KV | |||||||
9 | 540 450 405 | 848.3 852.8 867.2 | 1000 | Y5001-4 6KV | |||||||
注：订货时，请提供输送介质中颗粒含量以及颗粒比例，以便更准确选用泵材质配置。
